Коли одного інвертора вже не вистачає, рішення здається очевидним: поставити поруч другий. Якщо згодом потужності знову стане мало — додати третій. Але паралельна робота інверторів — це не просто кілька однакових пристроїв на стіні. Це одна електрична система, в якій обладнання повинно працювати узгоджено, розподіляти навантаження та правильно реагувати на зміну режимів роботи.
Тому ми починаємо не з питання «Скільки інверторів потрібно встановити?», а з іншого: «Яку задачу має вирішити система?» Потрібно збільшити доступну потужність, передбачити майбутнє розширення підприємства, організувати резервне живлення чи побудувати повноцінну систему гарантованого електроживлення? Якщо чіткої технічної причини для встановлення кількох інверторів немає, ускладнювати систему заради красивої схеми теж немає сенсу.

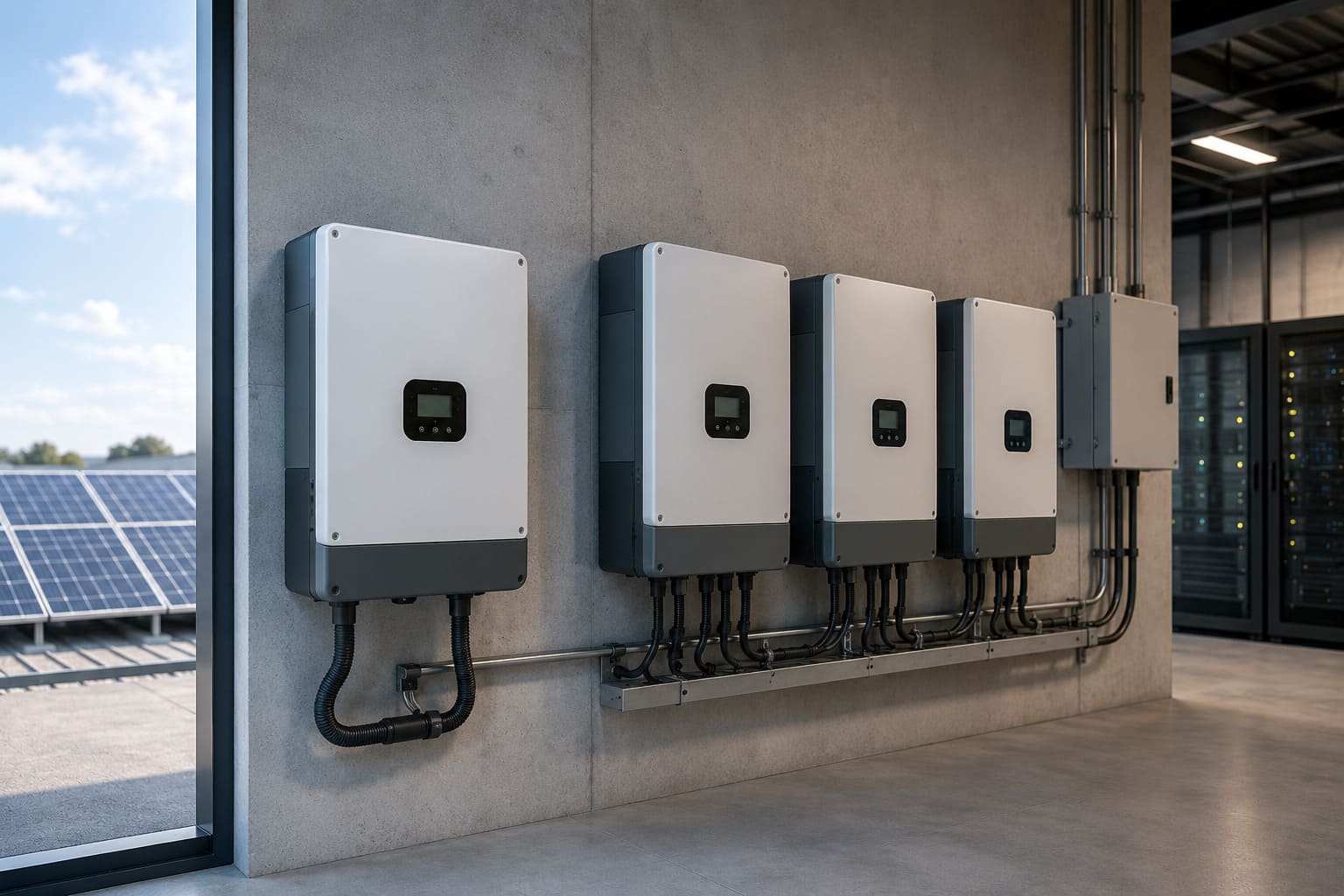

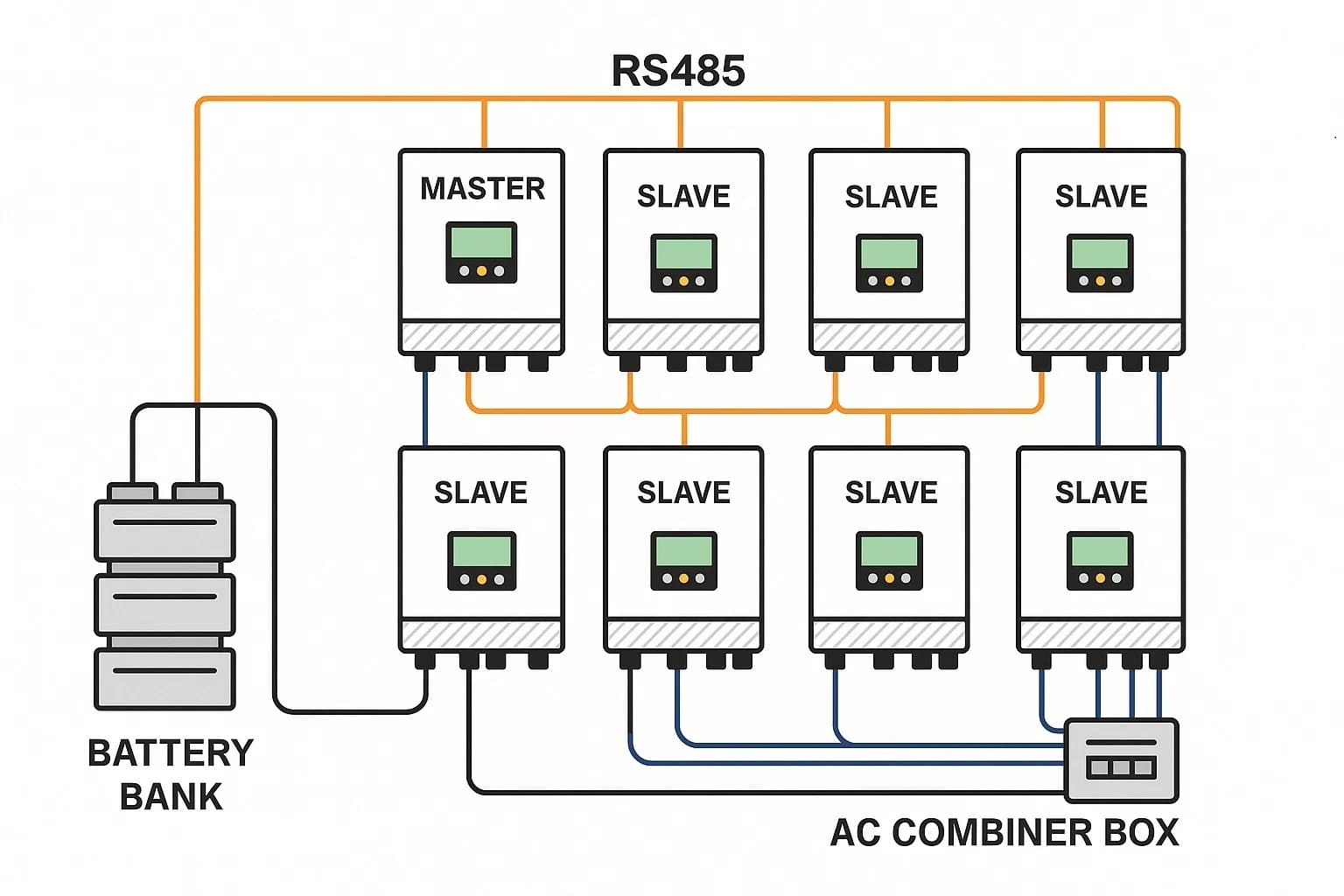

Що таке паралельна робота інверторів
Паралельна робота означає, що два або більше сумісних інверторів працюють як одна система. Якщо одного пристрою недостатньо для живлення обладнання підприємства, кілька інверторів можуть разом забезпечувати необхідну потужність і розподіляти між собою навантаження. Для користувача це одна система електроживлення, хоча фактично її роботу забезпечують кілька окремих пристроїв.
Але просто взяти будь-які два інвертори, з’єднати їх і чекати, що вони якось домовляться між собою, не вийде. Обладнання повинно підтримувати відповідний режим роботи, синхронізуватися та працювати за логікою, передбаченою виробником. Тому можливість паралельної роботи потрібно враховувати ще на етапі вибору обладнання та проєктування системи.
Коли одного інвертора справді недостатньо
Найочевидніша причина встановлювати кілька інверторів — необхідна потужність. На підприємстві одночасно можуть працювати виробниче обладнання, вентиляція, холодильні установки, освітлення, сервери та офісна техніка. Якщо один інвертор не здатний забезпечити таке навантаження, потрібно або переходити на пристрій більшої потужності, або будувати систему з кількох інверторів.
При цьому система з кількома інверторами не є автоматично кращою. У техніці принцип «більше обладнання — краща система» не працює. На одному об’єкті один правильно підібраний інвертор буде простішим і логічнішим рішенням. На іншому кілька пристроїв дадуть необхідну гнучкість і можливість подальшого розвитку. Вибір повинні визначати навантаження, режими роботи та архітектура електростанції.

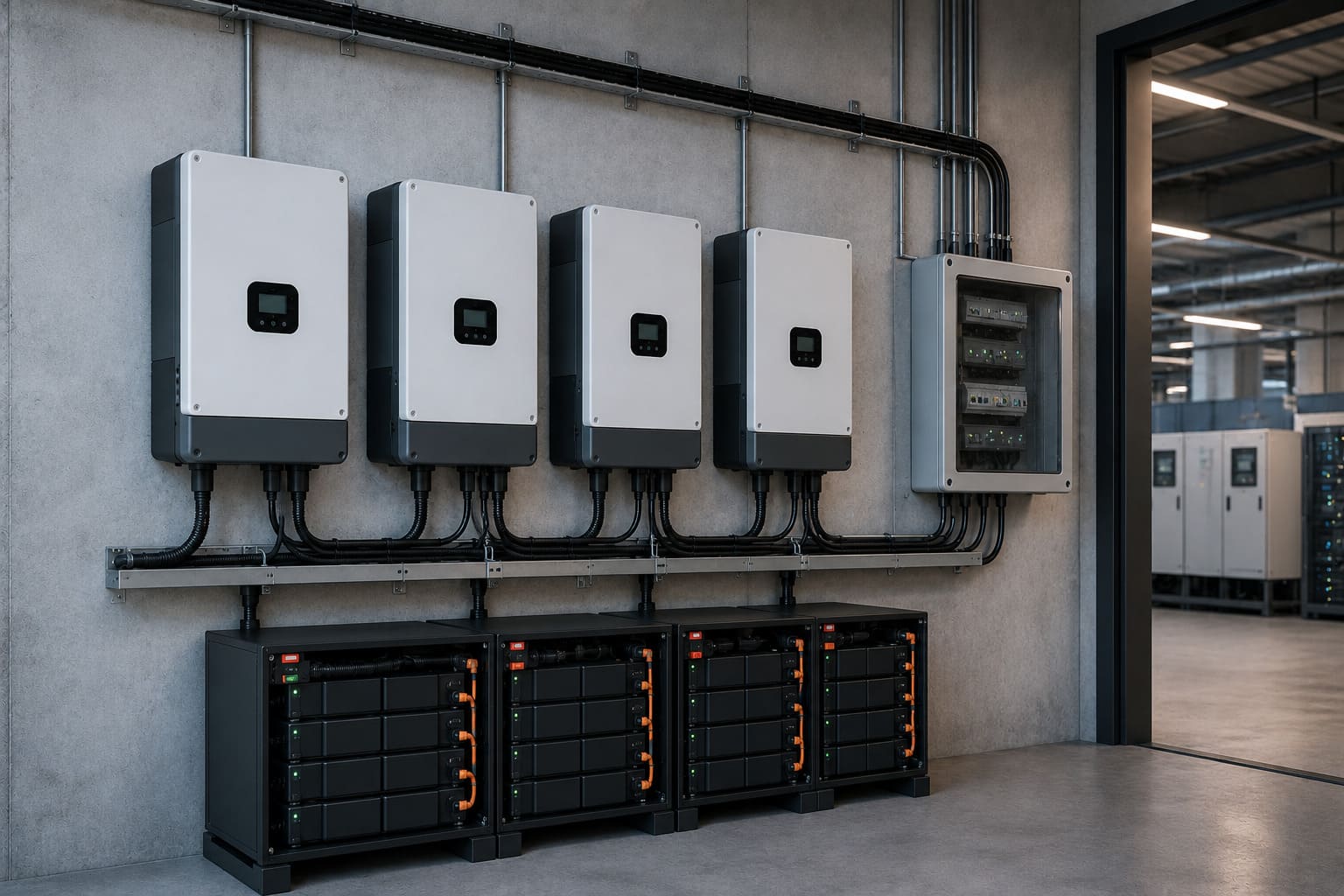

Паралельна робота як можливість масштабування
Для бізнесу це одна з головних причин передбачати паралельну роботу інверторів. Підприємство сьогодні і те саме підприємство через кілька років можуть мати зовсім різне споживання. На виробництві з’явиться нова лінія, склад отримає додаткове холодильне обладнання, ферма встановить насоси або вентиляцію, офіс збільшить кількість робочих місць. Система електроживлення, якої сьогодні вистачає із запасом, через певний час може перестати відповідати реальному навантаженню.
Якщо архітектура системи дозволяє паралельну роботу, потужність можна нарощувати поступово. Але можливість такого розширення потрібно закладати ще на старті. Ми не працюємо за принципом «зараз поставимо що дешевше, а потім щось придумаємо». У системах електроживлення це «потім» часто означає переробку, додаткові витрати та технічні компроміси, яких можна було уникнути ще на етапі проєктування.
Нормальна інженерна система не повинна ставати тупиком після першого розширення бізнесу.
Розподіл навантаження між кількома інверторами
Великий об’єкт не завжди має одне велике навантаження. Частіше є кілька груп споживачів: виробниче обладнання, освітлення, вентиляція, офісна частина, холодильні установки, насоси та критичні системи, які повинні працювати навіть після зникнення зовнішньої мережі. Усе це обладнання має різну потужність і різні режими роботи.
Тому в окремих проєктах система з кількох інверторів може бути логічнішою за один великий пристрій. Але сама наявність кількох груп споживачів ще не означає, що потрібно встановлювати кілька інверторів. Спочатку необхідно зрозуміти реальний графік навантаження, пікові значення та сценарії роботи об’єкта. І тільки після цього визначати конфігурацію інверторної системи.

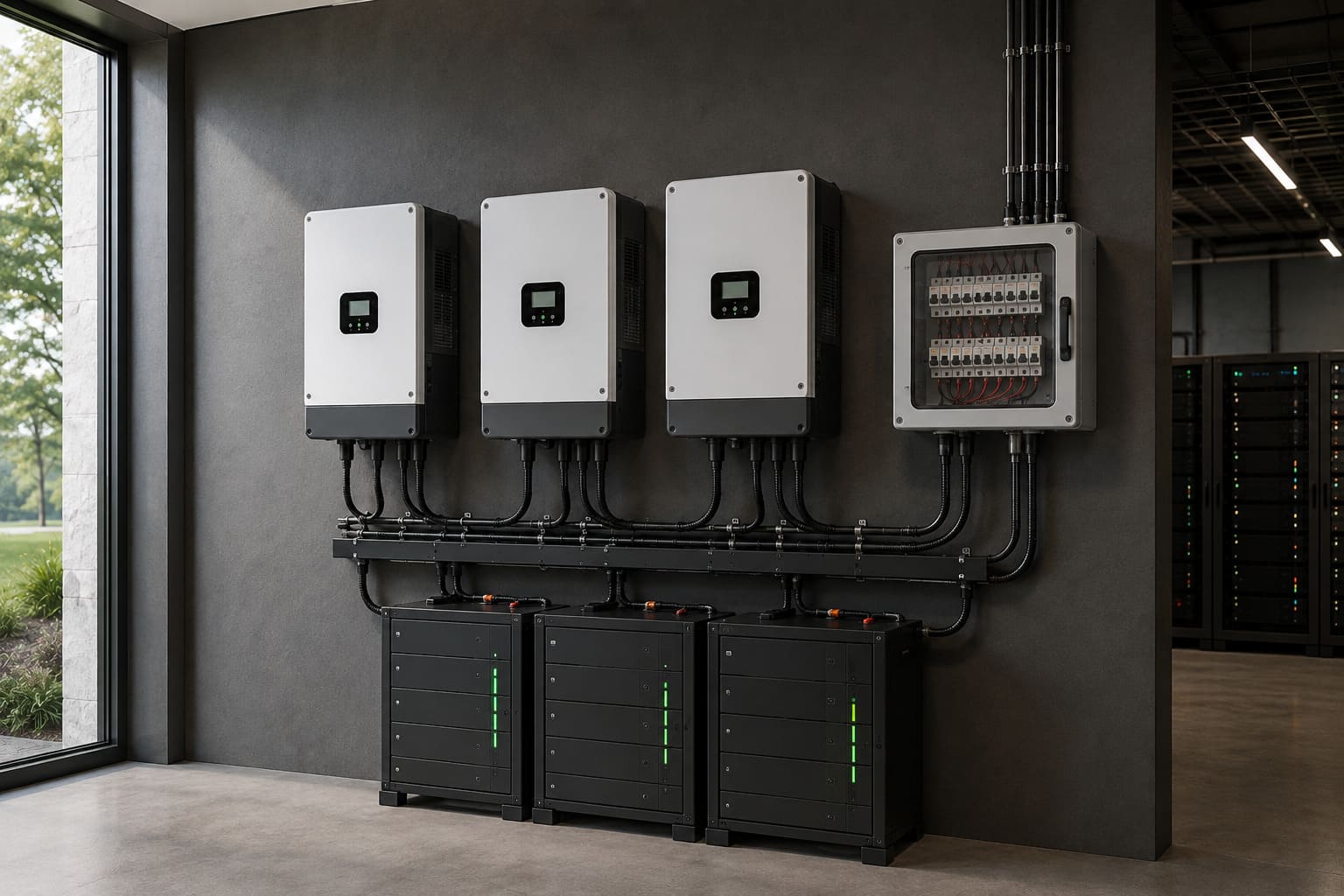

Чи підвищує кілька інверторів надійність системи
Кілька інверторів можуть підвищити надійність системи, якщо її архітектуру від початку проєктували з урахуванням відповідних сценаріїв роботи. Якщо вся потужність залежить від одного пристрою, його відмова впливає на роботу всієї системи. Використання кількох інверторів потенційно дозволяє побудувати іншу архітектуру та розподілити ризики.
Проте сама кількість пристроїв ще не створює резервування. Потрібно заздалегідь розуміти, що відбудеться при відмові одного інвертора, яке навантаження залишиться доступним і як поводитиметься решта системи. Тому називати систему резервованою тільки тому, що на стіні встановлено два або три інвертори, неправильно. Резерв — це не кількість обладнання. Резерв — це передбачений сценарій роботи після відмови.
Коли паралельна робота інверторів не потрібна
Іноді найкраще рішення — один правильно підібраний інвертор. Якщо він забезпечує необхідну потужність, система не потребує складного розподілу навантаження, а суттєвого збільшення споживання найближчим часом не планується, додаткові пристрої можуть лише ускладнити проєкт. Більше обладнання — це більше підключень, більше елементів і більше точок, які потрібно правильно спроєктувати, змонтувати та обслуговувати.
У технічній системі кожен додатковий компонент повинен мати причину існувати. Якщо такої причини немає, встановлювати його лише заради кількості немає сенсу. Інакше це вже не інженерія, а колекціонування обладнання.

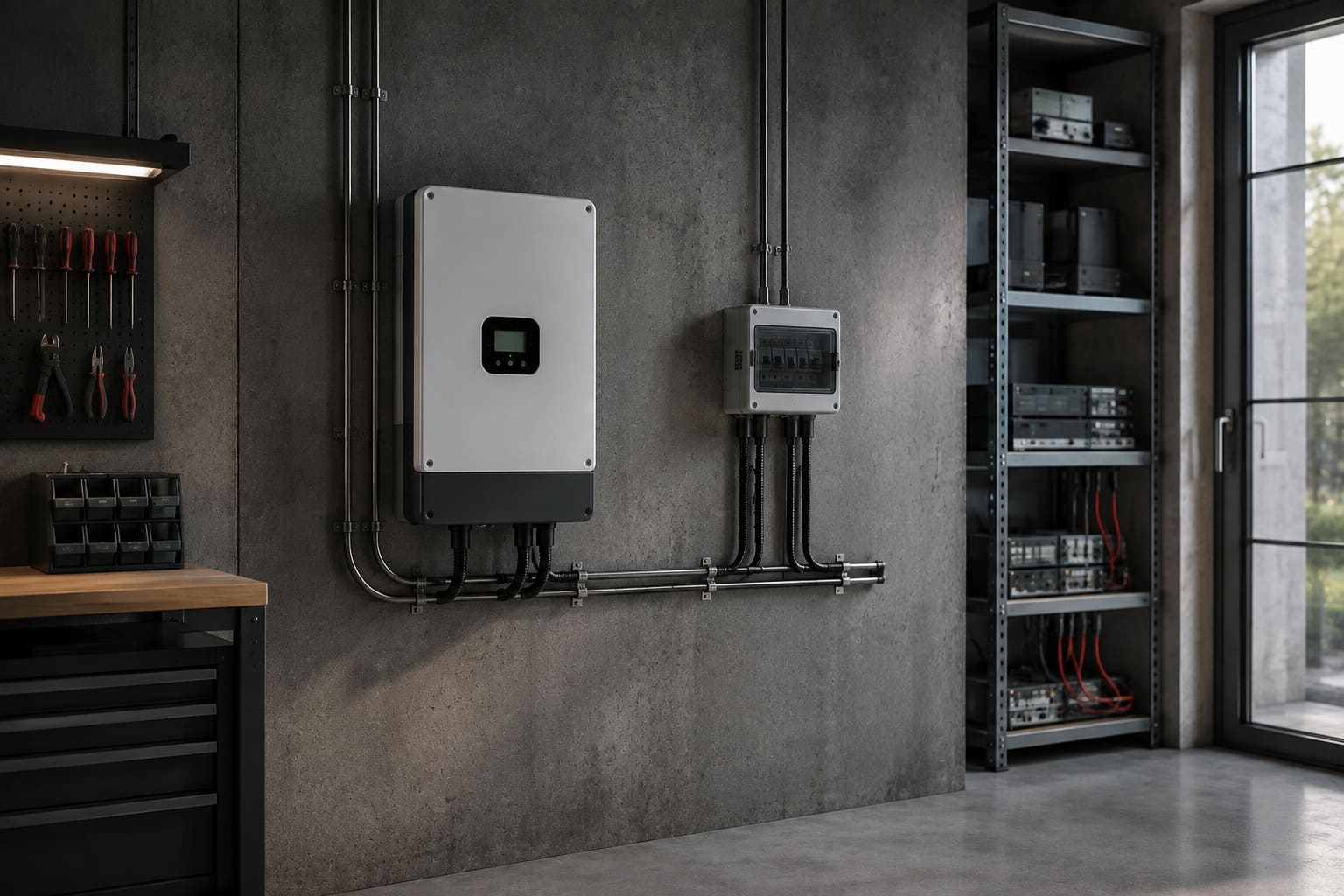

Чому не завжди можна просто докупити другий інвертор
Одна з поширених помилок — встановити мінімальну конфігурацію з думкою: «Якщо потужності стане мало, потім просто додамо ще один інвертор». На перший погляд усе логічно. Але можливість такого розширення залежить від архітектури системи та самого обладнання. Якщо цього не врахували на старті, майбутнє збільшення потужності може виявитися значно складнішим, ніж очікувалося.
Тому під час проєктування ми дивимося не тільки на сьогоднішнє споживання. Потрібно врахувати можливість паралельної роботи обладнання, електричні підключення, акумуляторну частину та потенційне збільшення навантаження. Хороший проєкт повинен відповідати не тільки на питання «Що потрібно зараз?», а й на питання «Що робитиме система, коли цього стане мало?»
Паралельні інвертори та акумуляторна система
Якщо йдеться про систему гарантованого електроживлення, інвертори не можна розглядати окремо від акумуляторів. Можна встановити потужне інверторне обладнання й отримати красиву цифру загальної потужності на папері. Але цю потужність ще потрібно звідкись взяти. Якщо акумуляторна система не відповідає навантаженню, додаткові інвертори проблему не вирішать.
Саме тому ми розглядаємо інвертори, акумулятори, генерацію та споживання як одну систему. Усі її елементи повинні бути збалансовані між собою. Немає сенсу нарощувати потужність інверторів, якщо акумуляторна частина або інші компоненти системи не здатні нормально працювати в такому режимі.

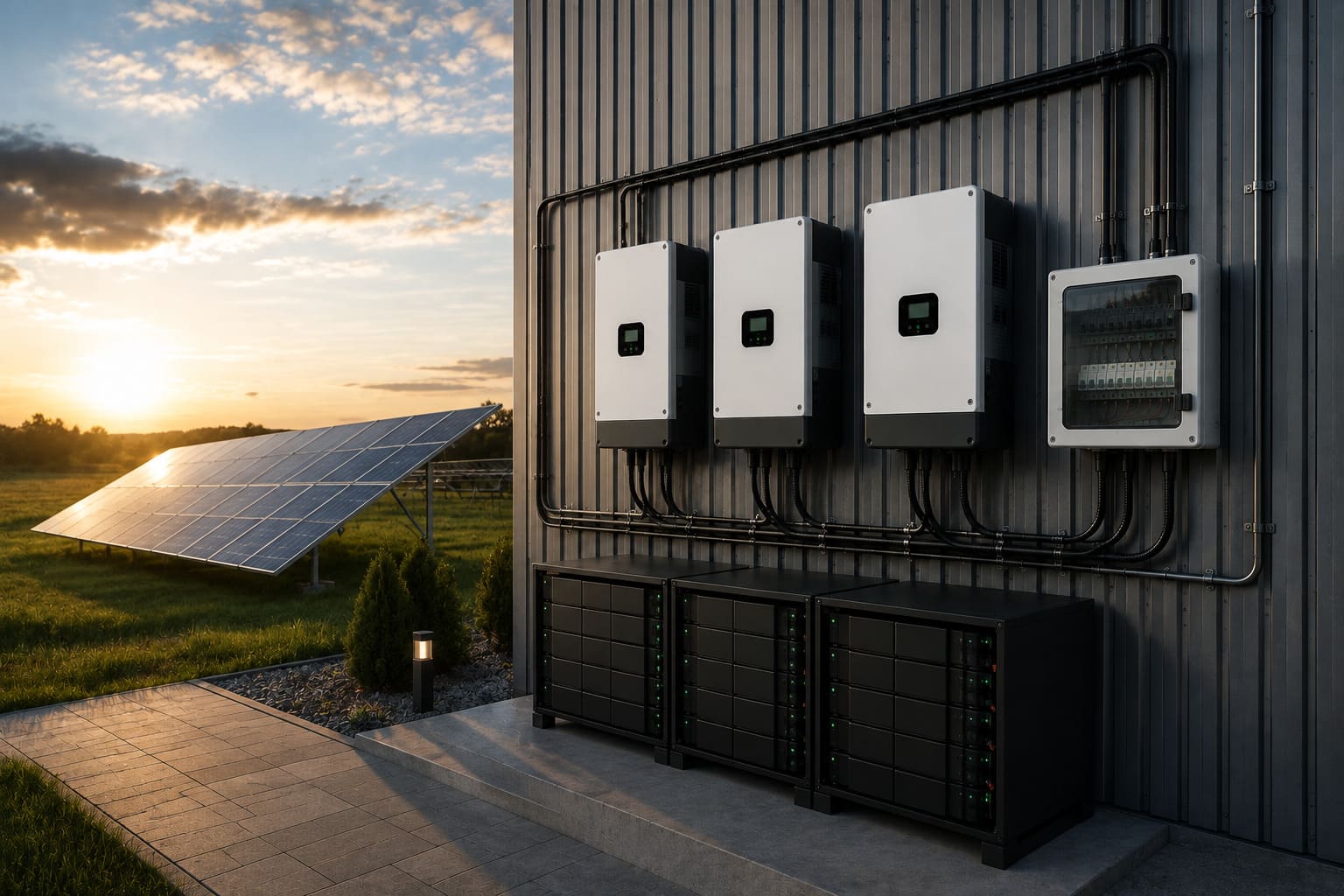

Що змінюється, якщо до системи підключені сонячні панелі
Із сонячною генерацією система стає складнішою. Панелі протягом дня виробляють різну потужність, споживання підприємства теж змінюється, а акумулятори залежно від ситуації заряджаються або віддають енергію. Інвертори в такій конфігурації повинні працювати не самі по собі, а як частина єдиної системи електроживлення.
Під час проєктування потрібно розуміти поведінку системи в різних режимах: що відбувається при максимальному навантаженні, як вона працює після зникнення зовнішньої мережі, як поводиться акумуляторна частина та як використовується сонячна генерація. Саме ці сценарії повинні визначати конфігурацію обладнання, а не бажання просто набрати потрібну кількість кіловат.
Ми проєктуємо не кількість інверторів. Ми проєктуємо поведінку всієї електростанції.
Спочатку розрахунок, потім обладнання
У Solarwind Systems ми використовуємо математичне моделювання, щоб оцінити доцільність конкретної конфігурації. Для малої енергетики такий підхід дозволяє оцінити доцільність рішення з похибкою не більше 10%. Це дає значно більше інформації, ніж вибір обладнання за принципом «поставимо три інвертори — має вистачити».
Обладнання коштує занадто дорого, щоб підбирати його інтуїтивно. Спочатку ми аналізуємо навантаження, режими роботи та вимоги до автономності, а потім порівнюємо можливі конфігурації. Уже після цього стає зрозуміло, чи достатньо одного інвертора, потрібні два або варто будувати складнішу систему.
Що потрібно перевірити перед встановленням кількох інверторів
Перед проєктуванням паралельної системи потрібно визначити максимальне навантаження об’єкта, потужність, необхідну під час зникнення зовнішньої мережі, та перелік справді критичних споживачів. Окремо потрібно врахувати можливе збільшення навантаження в майбутньому, параметри акумуляторної системи та наявність сонячної або вітрової генерації.
Тільки після цього можна переходити до вибору обладнання та перевіряти, чи підтримують конкретні моделі потрібну архітектуру. Ми дотримуємося простої послідовності: задача — розрахунок — архітектура — обладнання. Якщо починати навпаки, спочатку купують інвертори, а потім намагаються придумати, як зібрати з них систему, яка хоча б приблизно відповідає реальному об’єкту.

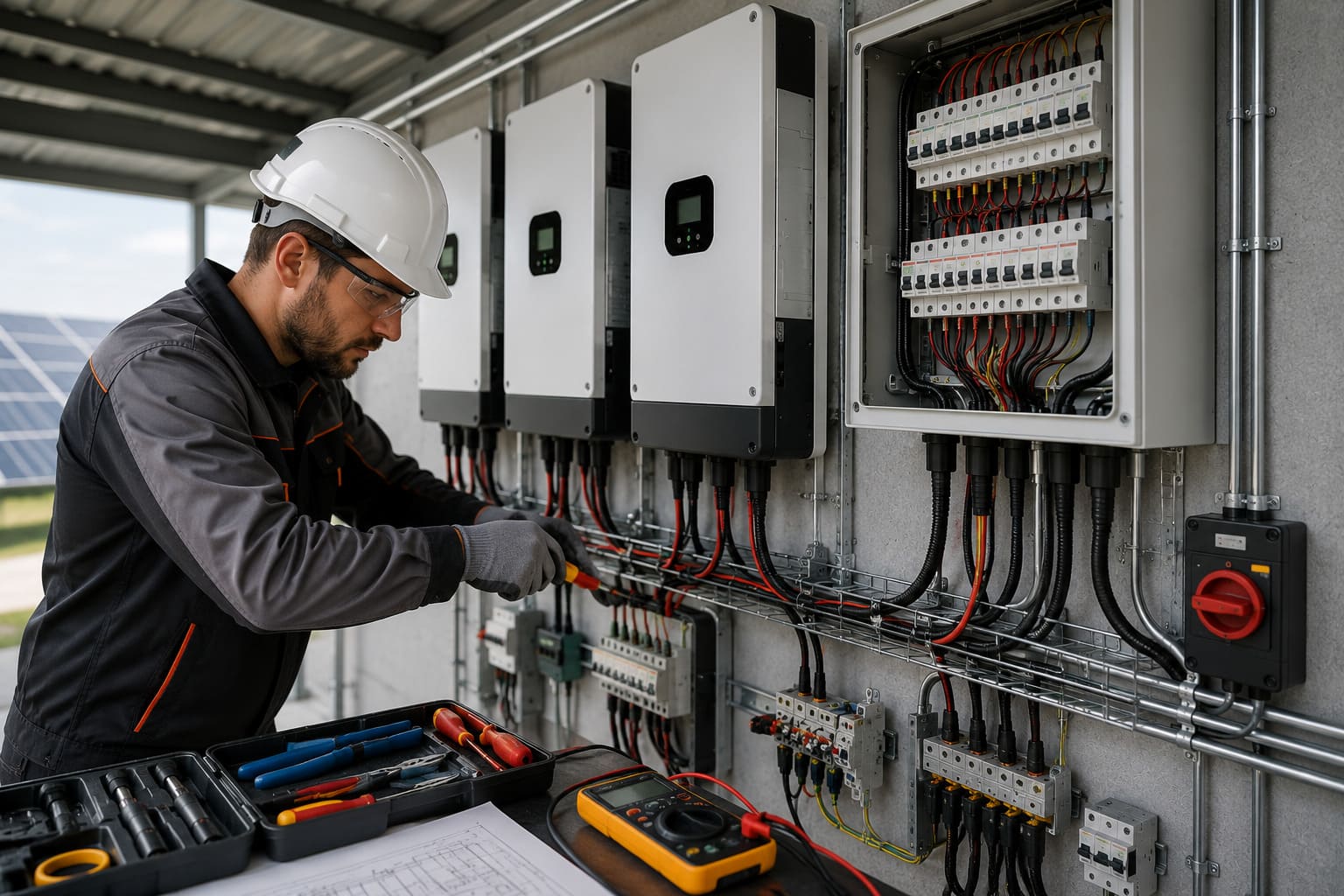

Монтаж важливий не менше за розрахунок
Навіть правильно підібране обладнання можна зіпсувати монтажем. У системі з кількома інверторами стає більше кабелів, захистів, з’єднань та інших елементів. Кожне додаткове з’єднання — це ще одна точка, яку потрібно правильно розрахувати, виконати та перевірити. Саме на таких дрібницях часто й видно різницю між просто встановленим обладнанням і нормально побудованою електростанцією.
У Solarwind Systems підхід до монтажу можна сформулювати просто: ПУЕ, фен-шуй та культура виробництва. ПУЕ — це правила улаштування електроустановок. Фен-шуй — це коли після монтажу на систему можна дивитися без бажання все переробити. А культура виробництва — коли якість не закінчується там, де закриваються дверцята електричної шафи.
Ми будуємо системи так, щоб відповідати за кожен обтиснутий наконечник. Надійність електростанції складається не тільки з брендів інверторів, акумуляторів або сонячних панелей. Вона складається із сотень невеликих технічних рішень, кожне з яких потрібно виконати нормально.
Головна помилка — рахувати тільки кіловати
Дві комерційні пропозиції легко порівняти за сумарною потужністю інверторів. В одній написано 30 кВт, в іншій — 40 кВт, і здається, що друга автоматично краща. Але сама цифра потужності майже нічого не говорить про те, як система поводитиметься на конкретному об’єкті.
Кіловати не показують, як електростанція переживе відключення, як вона працюватиме при піковому навантаженні, чи вистачить акумуляторів і що станеться після розширення підприємства. Для цього потрібно оцінювати всю архітектуру системи та сценарії її роботи. Саме тому порівнювати системи лише за сумарною потужністю інверторів — приблизно те саме, що порівнювати автомобілі тільки за потужністю двигуна.
Кількість інверторів — це наслідок розрахунку, а не вихідна точка проєкту.
Висновок: коли потрібна паралельна робота інверторів
Паралельна робота інверторів має сенс тоді, коли вирішує конкретну технічну задачу: забезпечує необхідну потужність, дозволяє масштабувати систему, допомагає організувати роботу різних навантажень або стає частиною продуманої системи гарантованого електроживлення. Якщо ті самі задачі можна нормально вирішити одним інвертором, додавати обладнання тільки заради кількості не потрібно.
У Solarwind Systems ми не починаємо проєкт із питання, скільки інверторів повісити на стіну. Спочатку аналізуємо навантаження, режими роботи, генерацію, акумулятори, перспективи масштабування та сценарії під час відключення мережі. Потім рахуємо. І тільки після цього визначаємо конфігурацію та підбираємо обладнання.
Наш принцип простий: неважливо, хто і що робить. Головне, щоб твої електростанції були бездоганними. Якщо для цього достатньо одного інвертора — встановлюємо один. Якщо потрібно три — проєктуємо систему з трьох. Але кожен інвертор у системі повинен мати технічну причину висіти на цій стіні.
