Під час вибору сонячних панелей покупець бачить у технічному паспорті десятки показників: потужність у ватах, робочу напругу, силу струму, напругу холостого ходу та струм короткого замикання. Без відповідного досвіду ці значення можуть здаватися набором складних технічних термінів.
Насправді для базового розуміння характеристик фотомодуля достатньо розібратися, що означають три основні одиниці: вати, вольти та ампери. Вони допомагають оцінити потужність сонячної панелі, правильно підібрати інвертор і визначити, скільки модулів можна об’єднати в о дин стрінг.
Що таке фотомодуль і як він виробляє електроенергію?
Фотомодуль, який часто називають сонячною панеллю, складається з фотоелектричних комірок. Під дією сонячного світла вони генерують постійний електричний струм. Після цього інвертор перетворює постійний струм на змінний, який можна використовувати для живлення побутових приладів, обладнання підприємства або передавати до електричної мережі.
Роботу фотомодуля можна описати за допомогою трьох взаємопов’язаних параметрів:
Вольти показують електричну напругу.
Ампери показують силу струму.
Вати показують електричну потужність, яку панель може віддавати за певних умов.

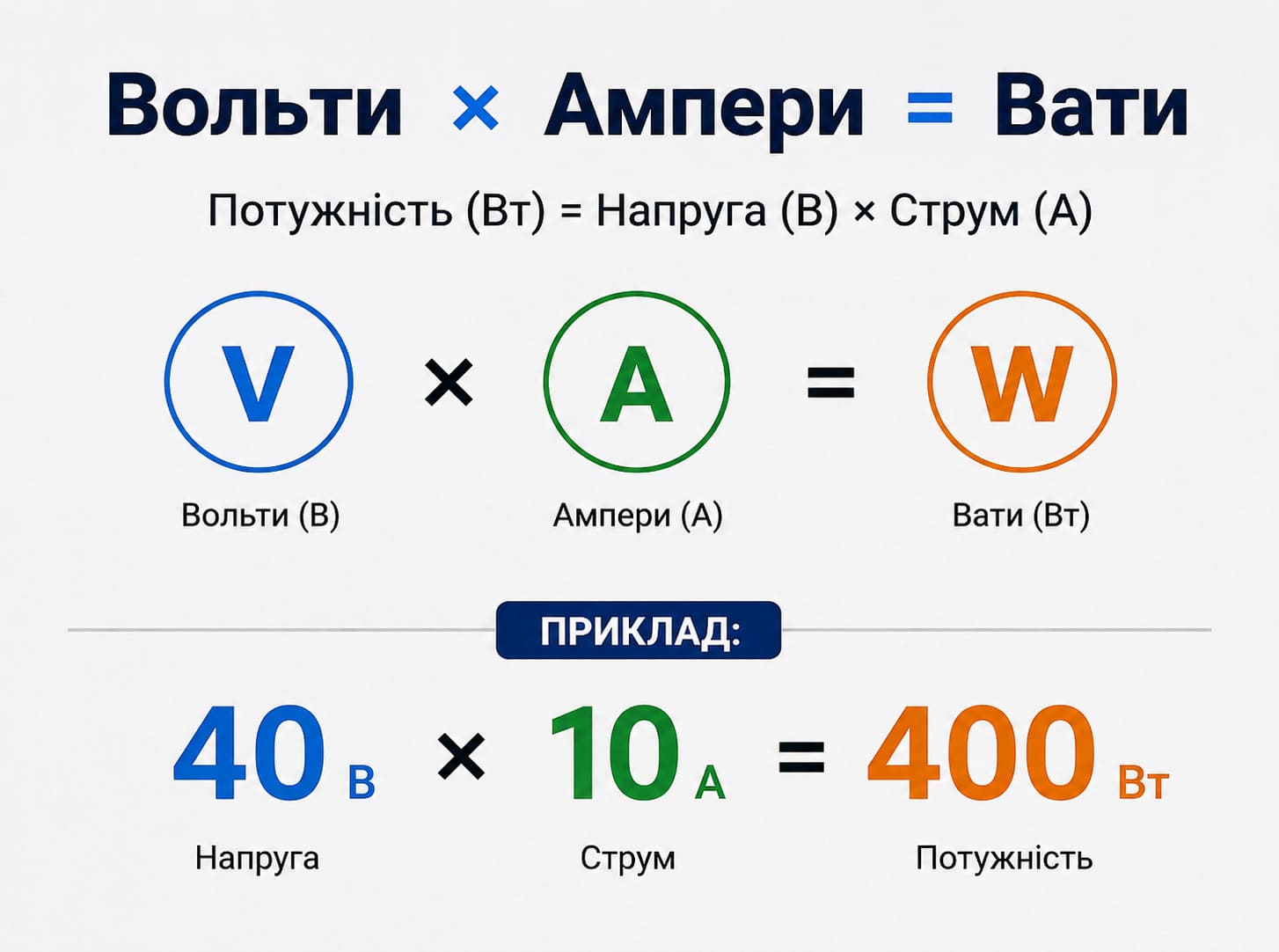

Потужність є добутком напруги та сили струму. У спрощеному вигляді формула має такий вигляд:
Потужність, Вт = напруга, В × сила струму, А.
Наприклад, якщо сонячна панель працює з напругою 40 В і струмом 10 А, її потужність у цій робочій точці становитиме приблизно 400 Вт.

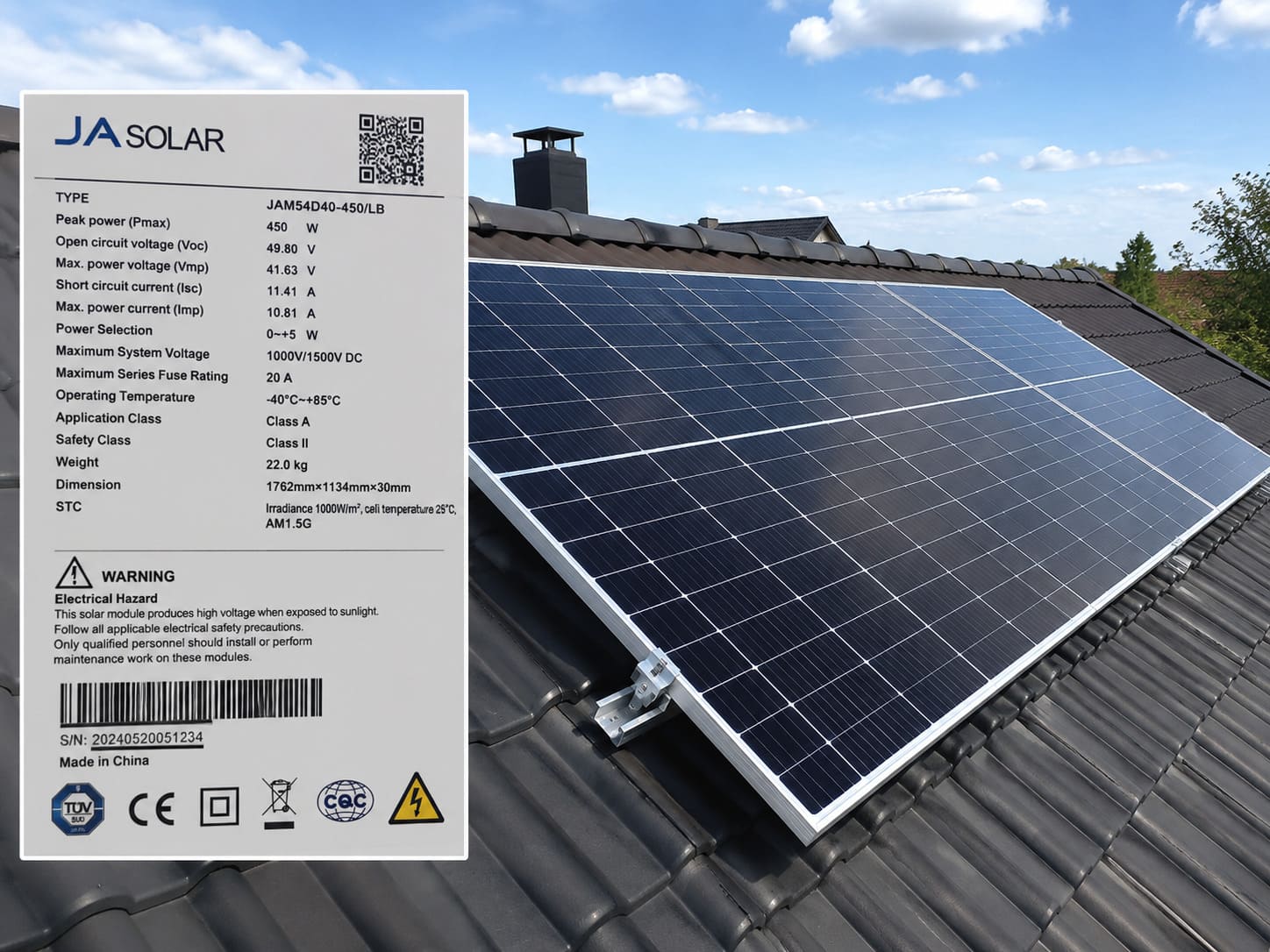

Що означають вати у характеристиках сонячної панелі?
Ват, скорочено Вт або W, є одиницею потужності. У характеристиках фотомодуля цей показник зазвичай позначається як Pmax, Maximum Power або Nominal Maximum Power.
Наприклад, позначення 450 W означає, що за стандартних лабораторних умов фотомодуль може розвивати максимальну потужність 450 Вт. Саме за цим значенням найчастіше порівнюють панелі та розраховують загальну встановлену потужність сонячної електростанції.
Якщо встановити десять фотомодулів потужністю 450 Вт кожен, номінальна потужність масиву становитиме:
10 × 450 Вт = 4500 Вт, або 4,5 кВт.
Однак показник Pmax не означає, що панель постійно вироблятиме саме таку потужність. Фактична генерація залежить від інтенсивності сонячного випромінювання, температури модуля, кута нахилу, орієнтації, затінення, забруднення та втрат у системі.
Номінальні параметри фотомодулів визначаються за стандартизованих умов випробувань. У реальній експлуатації умови постійно змінюються, тому миттєва потужність панелі може бути як нижчою, так і в окремі прохолодні сонячні моменти близькою до паспортного значення.
Чи означає більша кількість ватів, що фотомодуль кращий?
Не завжди. Більша номінальна потужність означає, що один модуль здатний виробити більше електроенергії за однакових стандартних умов. Проте оцінювати сонячну панель лише за кількістю ватів неправильно.
Панелі з більшою потужністю можуть мати більші фізичні розміри. Тому під час порівняння важливо враховувати не тільки Pmax, а й ефективність фотомодуля, площу даху, габарити, вагу, температурний коефіцієнт, гарантію виробника та сумісність з інвертором.
Наприклад, фотомодуль потужністю 550 Вт не обов’язково буде оптимальнішим за модель на 450 Вт для невеликого або складного даху. Потужніша панель може просто не поміститися у доступній зоні монтажу.
Отже, кількість ватів показує потужність конкретного модуля, але не визначає якість і не гарантує, що саме ця панель найкраще підійде для певної сонячної електростанції.
Що означають вольти у характеристиках фотомодуля?
Вольт, скорочено В або V, є одиницею електричної напруги. Напругу можна умовно порівняти з тиском, який змушує електричний струм рухатися по провіднику.
У технічному паспорті сонячної панелі найчастіше зазначають два основні показники напруги:
Vmp — напруга в точці максимальної потужності.
Voc — напруга холостого ходу.
Ці значення виконують різні функції, тому їх не можна плутати.
Що таке Vmp — робоча напруга фотомодуля?
Vmp, або Voltage at Maximum Power, — це напруга сонячної панелі в точці, де вона віддає максимальну потужність за визначених умов.
Саме значення Vmp використовується разом із робочим струмом Imp для розрахунку номінальної потужності модуля:
Pmax ≈ Vmp × Imp.
Наприклад, якщо у характеристиках фотомодуля зазначено Vmp 41 В і Imp 11 А, його розрахункова потужність становить:
41 В × 11 А = 451 Вт.
Під час роботи сонячної електростанції інвертор за допомогою MPPT-контролера намагається утримувати панелі поблизу точки максимальної потужності. Це дозволяє отримувати якомога більше доступної енергії за поточних погодних умов.
Що таке Voc — напруга холостого ходу?
Voc, або Open Circuit Voltage, — це напруга, яку створює фотомодуль, коли до нього не підключене навантаження і струм практично не протікає.
Значення Voc зазвичай вище за Vmp. Воно особливо важливе під час проєктування стрінгів, оскільки сумарна напруга послідовно з’єднаних панелей не повинна перевищувати максимально допустиму вхідну напругу інвертора.
Наприклад, якщо Voc одного фотомодуля становить 50 В, то десять послідовно з’єднаних панелей матимуть розрахункову напругу холостого ходу близько 500 В.
При цьому інженер має враховувати температурний коефіцієнт напруги. У холодну сонячну погоду Voc фотомодуля може збільшуватися. Саме тому стрінг не можна розраховувати простим діленням максимальної напруги інвертора на паспортний Voc без температурного запасу.
Що означають ампери у характеристиках сонячної панелі?
Ампер, скорочено А, є одиницею сили електричного струму. Простими словами, цей параметр показує, яку кількість електричного заряду фотомодуль може передавати через електричне коло.
У характеристиках сонячної панелі найчастіше зазначають два значення струму:
Imp — струм у точці максимальної потужності.
Isc — струм короткого замикання.
Imp використовується для визначення робочої потужності панелі, а Isc — переважно для розрахунку кабелів, захисних пристроїв, конекторів та допустимого вхідного струму обладнання.
Що таке Imp — робочий струм фотомодуля?
Imp, або Current at Maximum Power, — це сила струму, яку сонячна панель віддає в точці максимальної потужності.
Imp разом із Vmp формує номінальну потужність фотомодуля. Якщо Vmp можна умовно назвати робочою напругою, то Imp є його робочим струмом.
Наприклад, фотомодуль із параметрами Vmp 42 В та Imp 10,7 А матиме потужність приблизно:
42 В × 10,7 А = 449,4 Вт.
Фактичний струм панелі значною мірою залежить від рівня сонячного випромінювання. У похмуру погоду або під час затінення він зазвичай зменшується, через що падає і вихідна потужність фотомодуля.
Що таке Isc — струм короткого замикання?
Isc, або Short Circuit Current, — це струм, який може протікати через фотомодуль, коли його позитивний і негативний виходи з’єднані між собою через коло з дуже малим опором.
У нормальному режимі сонячна електростанція не працює в точці Isc. Цей показник потрібен передусім для безпечного проєктування системи.
З урахуванням Isc та нормативних коефіцієнтів підбирають переріз кабелів, запобіжники, автоматичні вимикачі, роз’єми та інше комутаційне обладнання. Також Isc потрібно порівнювати з максимальним допустимим струмом MPPT-входу інвертора.
Як пов’язані вати, вольти та ампери?
Вати, вольти та ампери не є трьома незалежними характеристиками. Вони описують різні сторони одного електричного процесу.
Напруга показує потенціал, який переміщує заряд. Струм показує інтенсивність його руху. Потужність показує, скільки електричної енергії система може передати за одиницю часу.
Для фотомодуля потужність у робочій точці визначається множенням напруги на струм. Саме тому дві панелі однакової потужності можуть мати різні електричні характеристики.
Наприклад:
Панель №1: 40 В × 11,25 А = 450 Вт.
Панель №2: 45 В × 10 А = 450 Вт.
Обидві моделі мають однакову номінальну потужність, але різну напругу та силу струму. Через це вони можуть по-різному поєднуватися з конкретним інвертором, кабелями та схемою підключення.

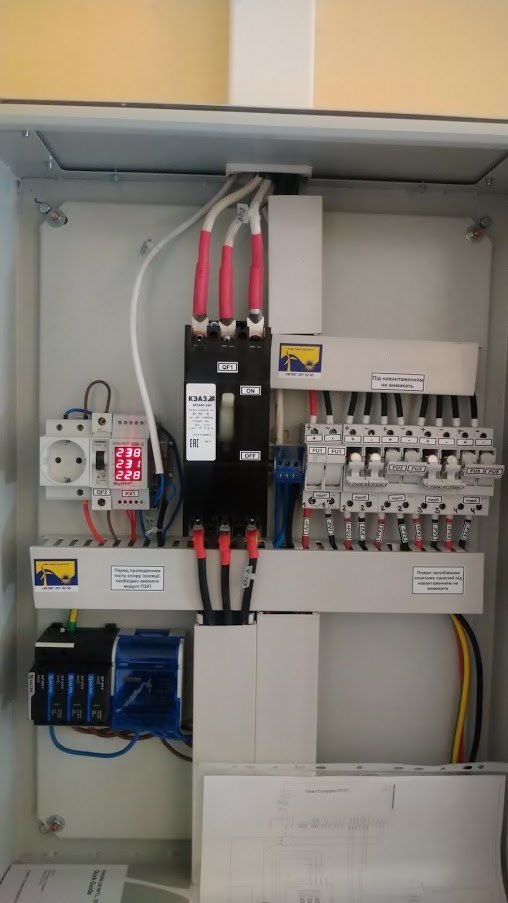

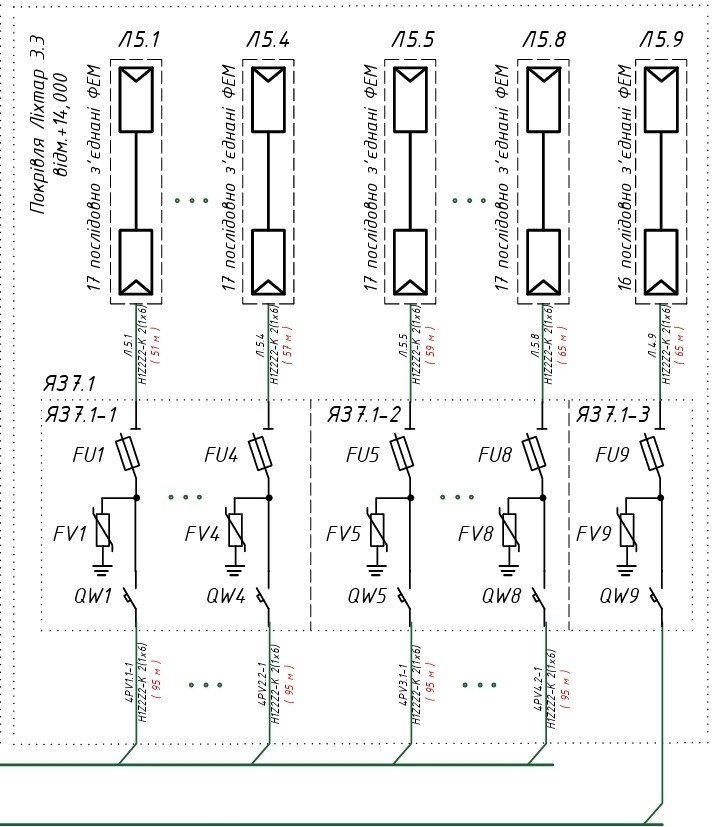

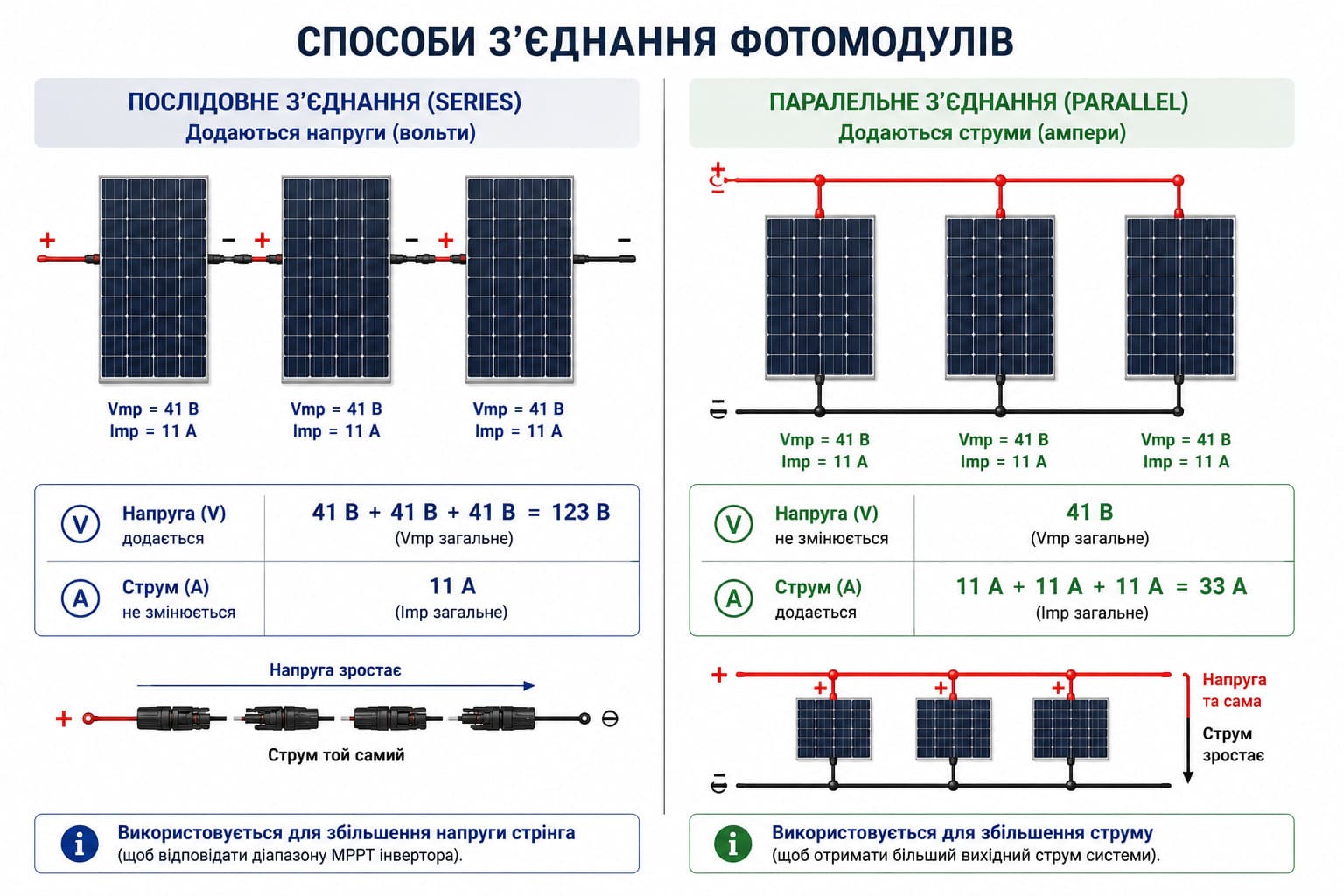

Що відбувається з напругою та струмом під час з’єднання фотомодулів?
Сонячні панелі можна з’єднувати послідовно, паралельно або використовувати комбіновану схему. Спосіб підключення впливає на загальну напругу та струм масиву.
Під час послідовного з’єднання напруга фотомодулів додається, а струм залишається приблизно на рівні одного модуля.
Наприклад, якщо одна панель має Vmp 40 В і Imp 11 А, то десять послідовно з’єднаних модулів матимуть приблизно 400 В робочої напруги та 11 А робочого струму.
Під час паралельного з’єднання струм гілок додається, а напруга залишається приблизно однаковою.
Якщо паралельно підключити два однакові стрінги з параметрами 400 В і 11 А, сумарні характеристики становитимуть приблизно 400 В і 22 А.

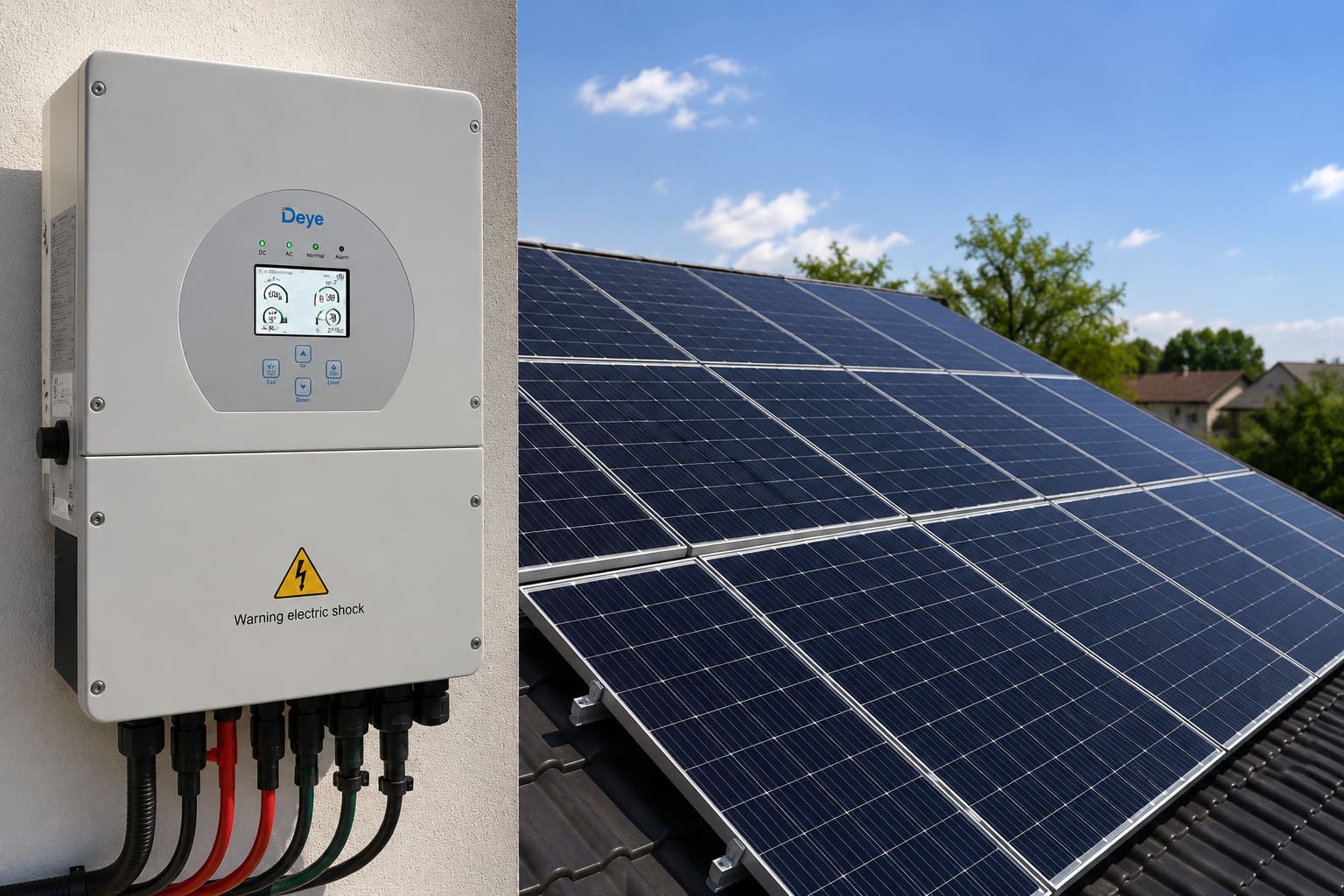

Чому параметри фотомодуля мають відповідати характеристикам інвертора?
Навіть якісна й потужна сонячна панель не може підбиратися окремо від інвертора. Обладнання повинно бути електрично сумісним.
Під час розрахунку перевіряють:
— максимальну вхідну напругу інвертора;
— робочий діапазон MPPT;
— максимальний струм кожного MPPT-входу;
— допустимий струм короткого замикання;
— максимальну дозволену потужність підключеного сонячного масиву;
— кількість MPPT-контролерів та доступних входів.
Якщо сумарна напруга стрінга буде занадто низькою, інвертор може не запуститися або працювати неефективно. Якщо напруга перевищить допустиму межу, виникає ризик пошкодження обладнання.
Перевищення допустимого струму також може спричинити неправильну роботу системи або створити додаткове навантаження на її компоненти. Тому остаточну кількість фотомодулів у стрінгу повинен визначати спеціаліст на основі характеристик панелей, інвертора та температурних умов регіону.
Чому паспортна потужність відрізняється від фактичної генерації?
Номінальна потужність фотомодуля вимірюється за стандартних тестових умов. Вони дозволяють об’єктивно порівнювати різні моделі, але не відтворюють усі ситуації реальної експлуатації.
На фактичну потужність сонячної панелі впливають:
— інтенсивність сонячного випромінювання;
— температура поверхні фотомодуля;
— орієнтація відносно сторін світу;
— кут нахилу;
— часткове затінення;
— пил, листя, сніг та інші забруднення;
— втрати в кабелях, інверторі та з’єднаннях;
— різниця між характеристиками окремих модулів.

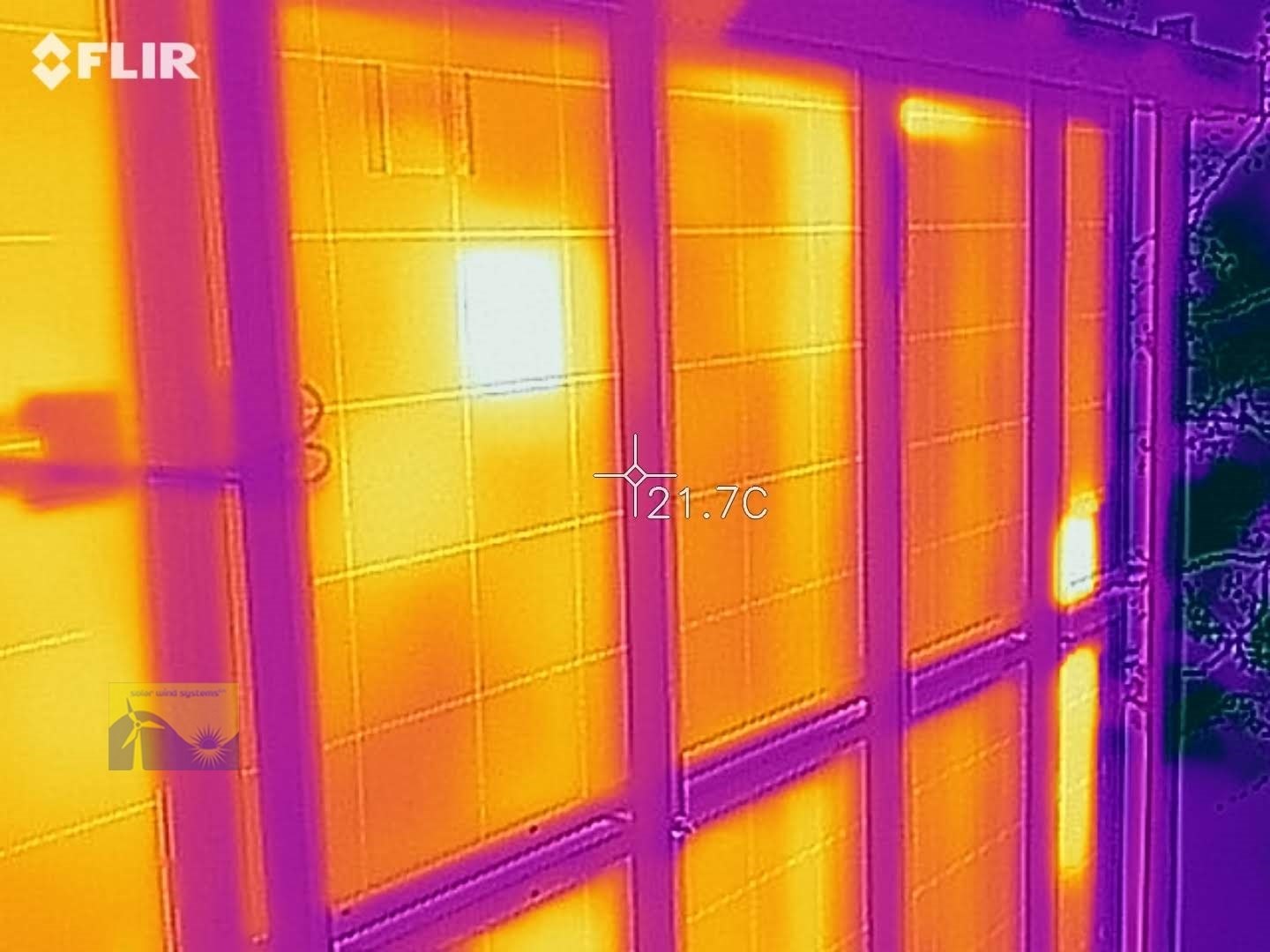

Особливо важливо враховувати температуру. Коли фотомодуль нагрівається, його напруга зазвичай знижується. У холодну погоду напруга, навпаки, може збільшуватися. Струм також змінюється, але його поведінка відрізняється від зміни напруги.
Тому в сонячний літній день панель може сильно нагрітися і не досягти паспортного значення Pmax, навіть за яскравого сонця.

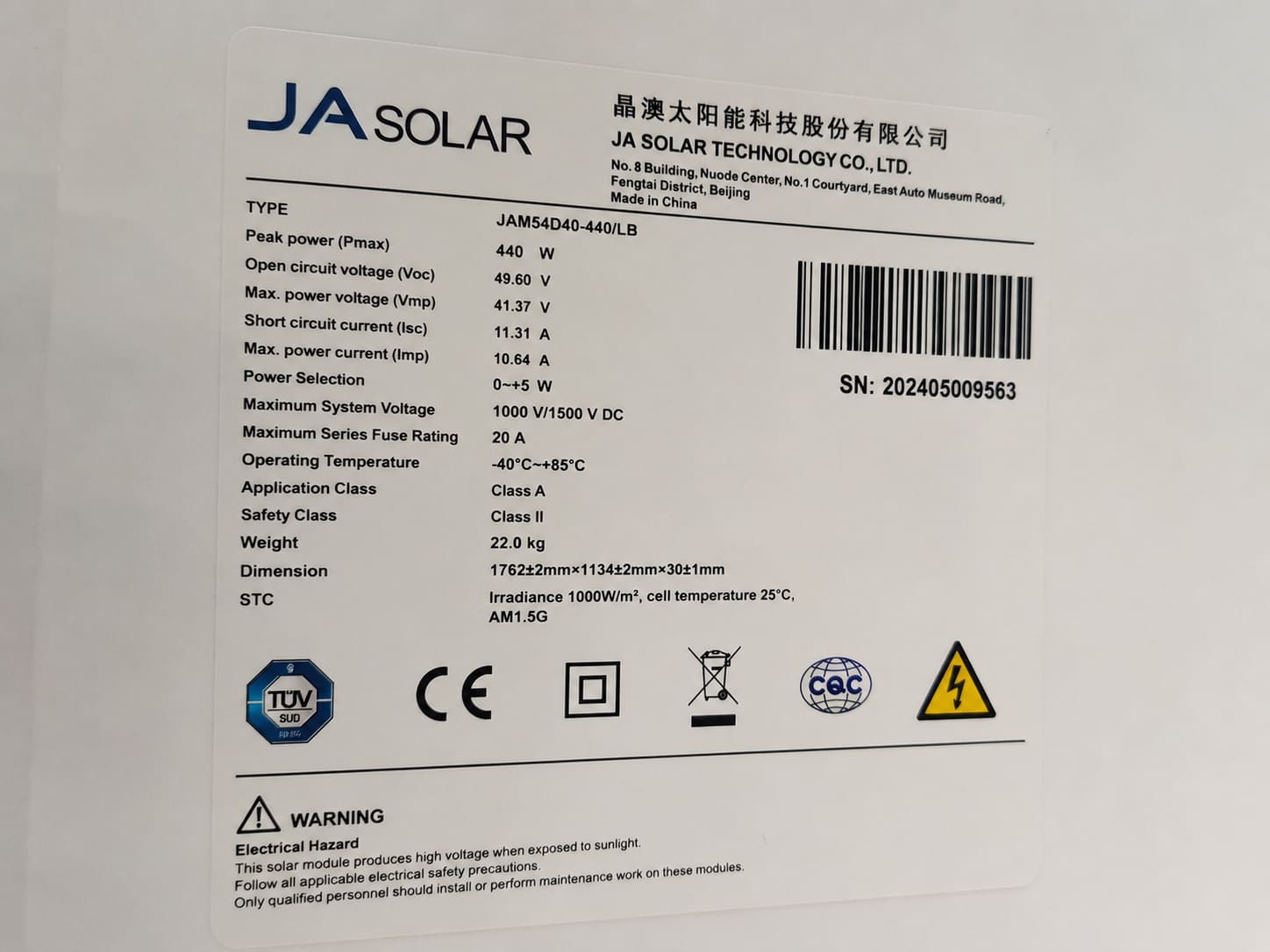

Як правильно читати технічний паспорт фотомодуля?
Під час ознайомлення з характеристиками сонячної панелі варто знайти щонайменше п’ять основних параметрів:
Pmax — максимальна номінальна потужність фотомодуля у ватах.
Vmp — напруга в точці максимальної потужності.
Imp — струм у точці максимальної потужності.
Voc — напруга холостого ходу.
Isc — струм короткого замикання.
Додатково необхідно звернути увагу на коефіцієнти зміни потужності, напруги та струму залежно від температури, допустиму системну напругу, номінальний струм запобіжника, габарити, масу, тип комірок і гарантійні умови.
Приклад умовних характеристик фотомодуля:
Pmax — 450 Вт;
Vmp — 41,2 В;
Imp — 10,92 А;
Voc — 49,5 В;
Isc — 11,55 А.
Перевіримо взаємозв’язок робочих показників:
41,2 В × 10,92 А ≈ 449,9 Вт.
Отриманий результат майже відповідає заявленій потужності 450 Вт. Незначна різниця виникає через округлення значень у технічному паспорті.
Чи можна самостійно підібрати фотомодулі за ватами, вольтами та амперами?
Базове розуміння цих параметрів допомагає порівнювати сонячні панелі та перевіряти пропозиції продавців. Проте для повного проєктування сонячної електростанції лише паспортних ватів, вольтів і амперів недостатньо.
Спеціаліст також враховує:
— мінімальну температуру в регіоні;
— нагрівання панелей улітку;
— конфігурацію та орієнтацію даху;
— кількість і розташування MPPT-входів;
— можливе затінення різних ділянок;
— допустимі параметри кабелів та захисту;
— перспективу майбутнього розширення станції;
— фактичне споживання електроенергії об’єктом.
Помилка під час розрахунку стрінгів може призвести не лише до зниження генерації, а й до несумісності обладнання. Саме тому підбирати фотомодулі, інвертор і захисні компоненти потрібно як єдину систему.
Поширені помилки під час оцінювання характеристик сонячної панелі
Помилка 1. Обирати фотомодуль тільки за кількістю ватів.
Потрібно враховувати площу, ефективність, напругу, струм, температурні коефіцієнти та сумісність з інвертором.
Помилка 2. Плутати Vmp і Voc.
Vmp є робочою напругою в точці максимальної потужності, а Voc — вищою напругою холостого ходу, яка критично важлива для перевірки максимальної напруги стрінга.
Помилка 3. Не враховувати збільшення напруги на морозі.
Схема, яка за паспортними значеннями здається допустимою, за низької температури може перевищити максимальну вхідну напругу інвертора.
Помилка 4. Ігнорувати обмеження MPPT за струмом.
Сучасні потужні фотомодулі можуть мати високий робочий струм. Не кожен інвертор розрахований на такі значення.
Помилка 5. Очікувати постійну паспортну потужність.
Pmax є стандартизованим орієнтиром для порівняння панелей, а не гарантованим рівнем генерації протягом кожної години роботи.
Коротко: що потрібно запам’ятати?
Вати показують потужність фотомодуля — скільки електроенергії він здатний виробляти в певний момент за відповідних умов.
Вольти показують напругу. Значення Vmp потрібне для оцінювання робочого режиму, а Voc — для перевірки максимальної напруги стрінга.
Ампери показують силу струму. Imp характеризує робочий струм, а Isc використовується для розрахунку допустимого навантаження та захисного обладнання.
Основний взаємозв’язок можна запам’ятати за простою формулою:
Вати = вольти × ампери.
Однак правильний вибір сонячної панелі залежить не від одного числа. Для надійної та ефективної роботи потрібно узгодити характеристики фотомодулів, інвертора, кабелів, захисного обладнання й умов конкретного об’єкта.
