Для правильного вибору обладнання та розуміння принципів роботи систем гарантованого живлення важливо орієнтуватися в основних термінах та абревіатурах. Нижче наведено розшифрування ключових понять галузі.
1. Базові пристрої та перетворювачі
Ці пристрої відповідають за зміну характеристик струму та захист обладнання.

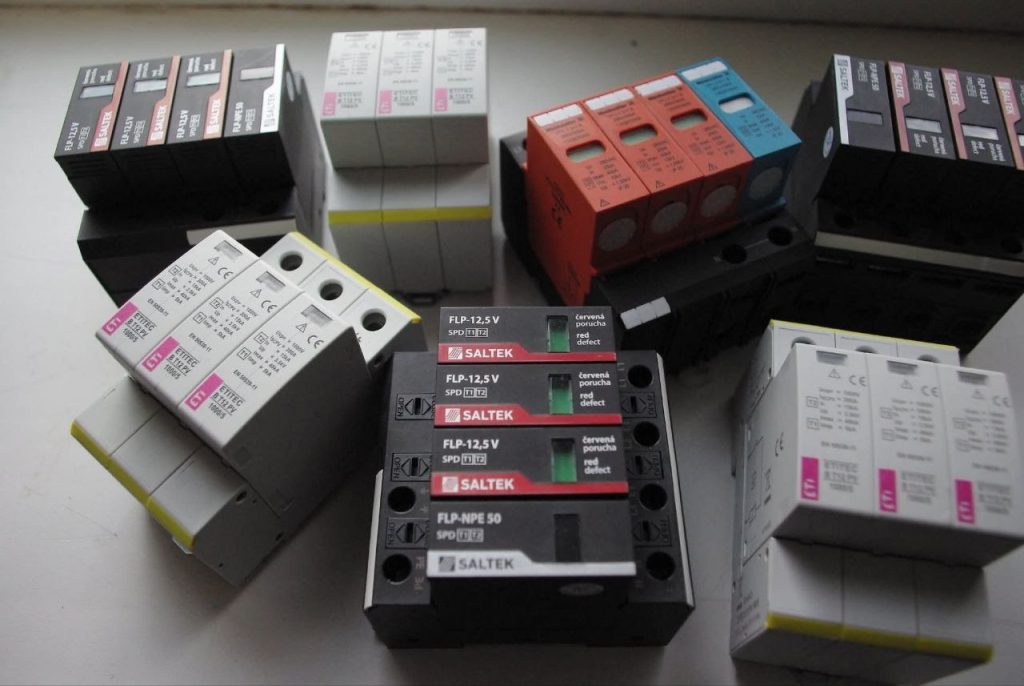

- ПЗіП — пристрій захисту від імпульсних перенапруг. Захищає техніку від різких стрибків напруги (наприклад, під час грози).

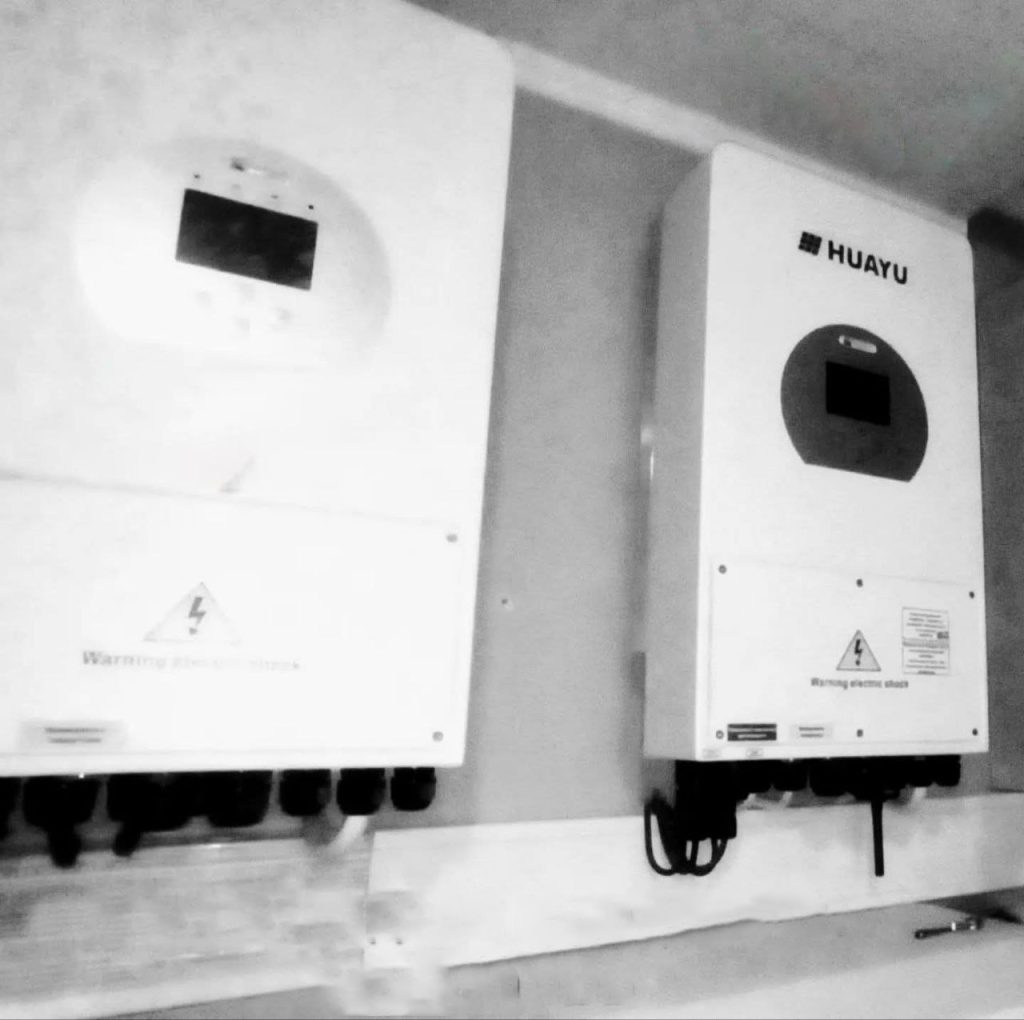

- Інвертор — перетворювач напруги постійного струму (DC) у змінний струм (AC).

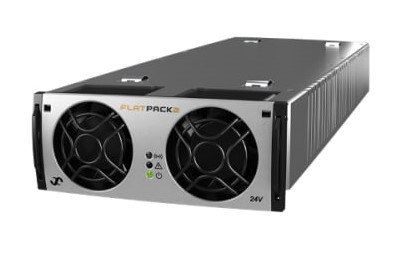

- Випрямляч — перетворювач напруги змінного струму (AC) у постійний струм (DC).

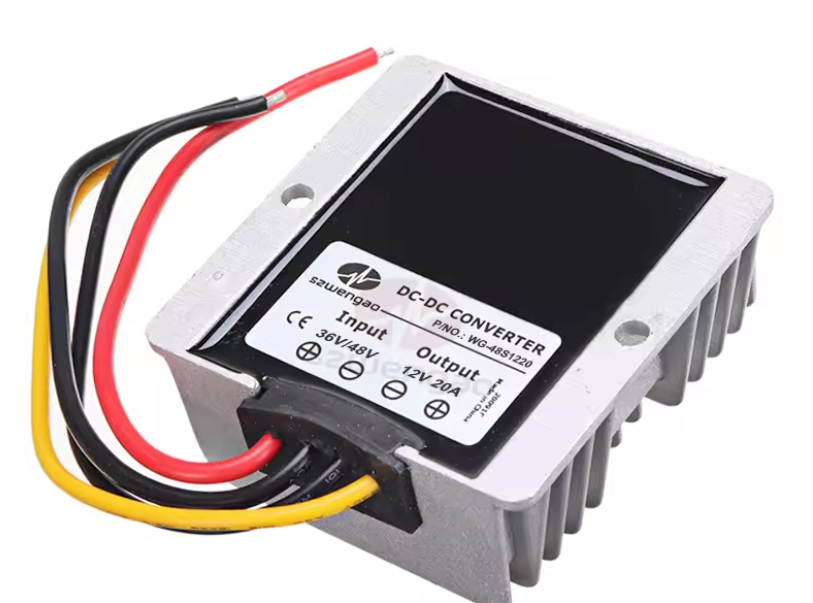

- Конвертор — пристрій, що змінює один номінал напруги постійного струму на інший (наприклад, з 48 В на 12 В).

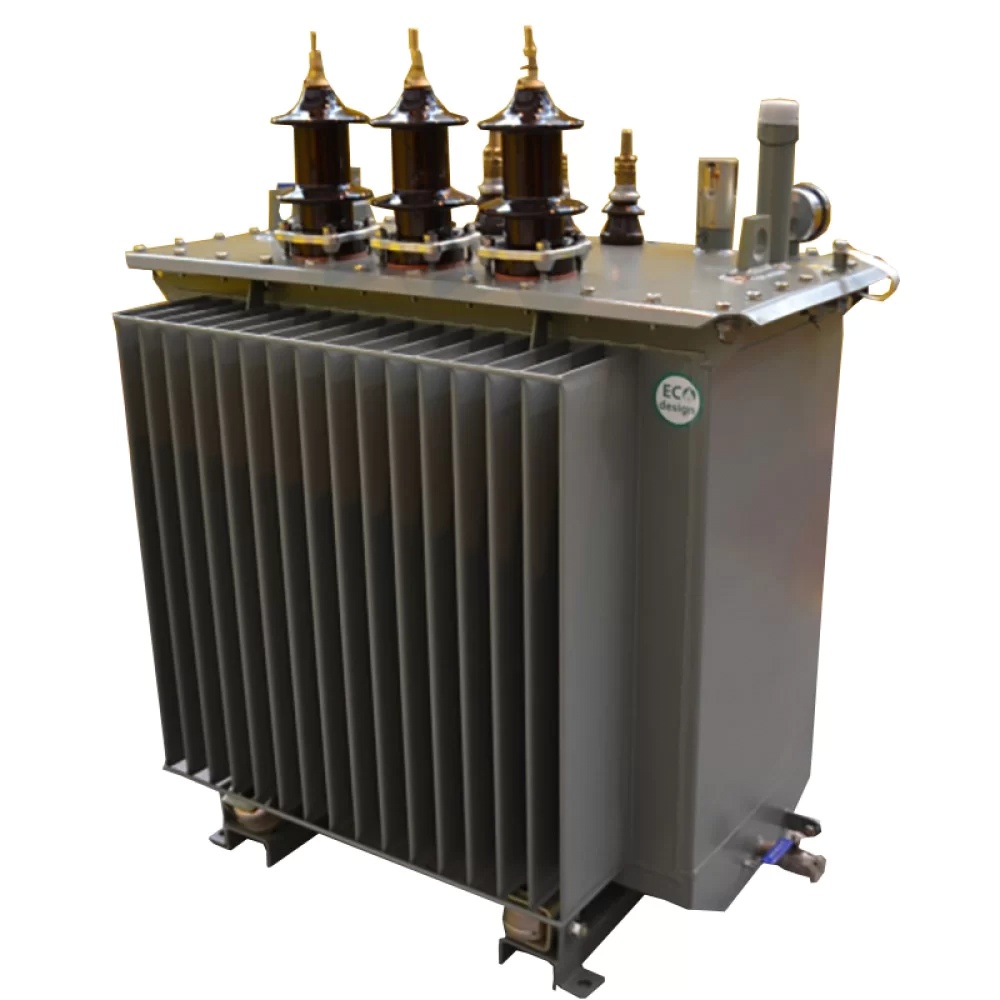

- Трансформатор — пристрій для зміни номіналу напруги змінного струму (наприклад, з 220 В до 110 В).
2. Акумуляторні батареї (АБ) та керування ними

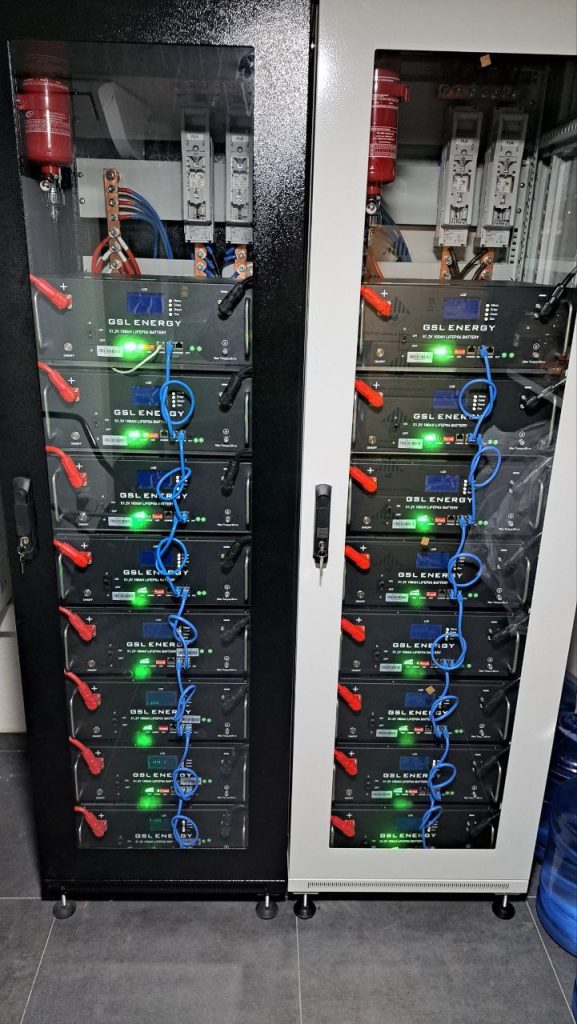

Акумуляторна батарея — це хімічний пристрій для накопичення та зберігання електроенергії з метою її подальшого використання як додаткового джерела живлення.
Ієрархія компонентів АБ:
- Елемент АБ — найменша за вольтажем одиниця батареї.
- Блок АБ — окрема нерозбірна частина, що складається з послідовно з’єднаних елементів.
- Група АБ — збірка з декількох блоків для досягнення необхідної номінальної напруги системи.
Системи контролю:

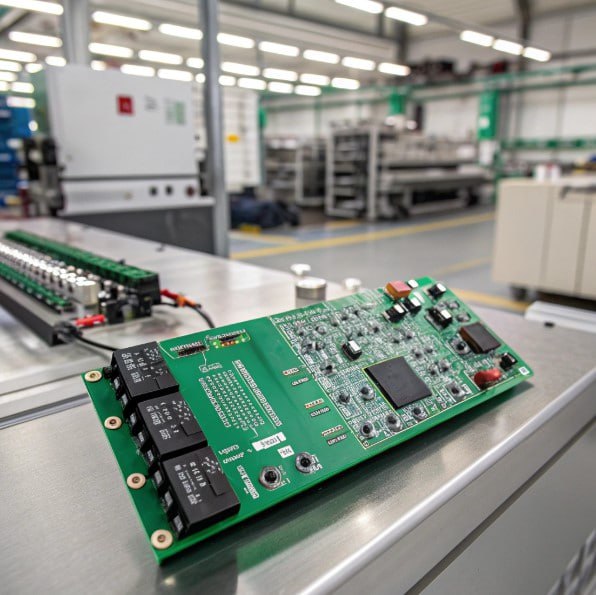

- БМС (BMS — Battery Management System) — мікропроцесорний модуль, що контролює стан та балансує параметри окремих елементів (найчастіше в літій-іонних АБ).

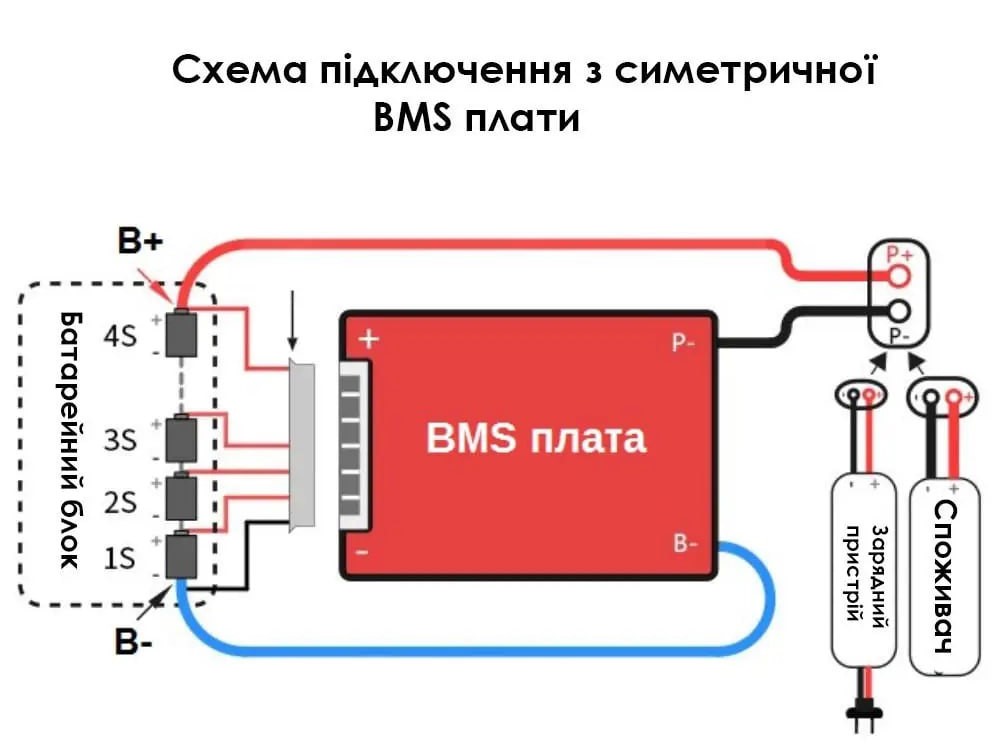

BMS (Battery Management System) — це «мозок» вашого акумулятора, який відповідає за його безпеку та довговічність. На схемі зображено підключення симетричної плати для збірки з 4 послідовних елементів (4S). Симетричність означає, що заряджання та розряджання акумулятора відбуваються через один і той самий порт (контакт P-).

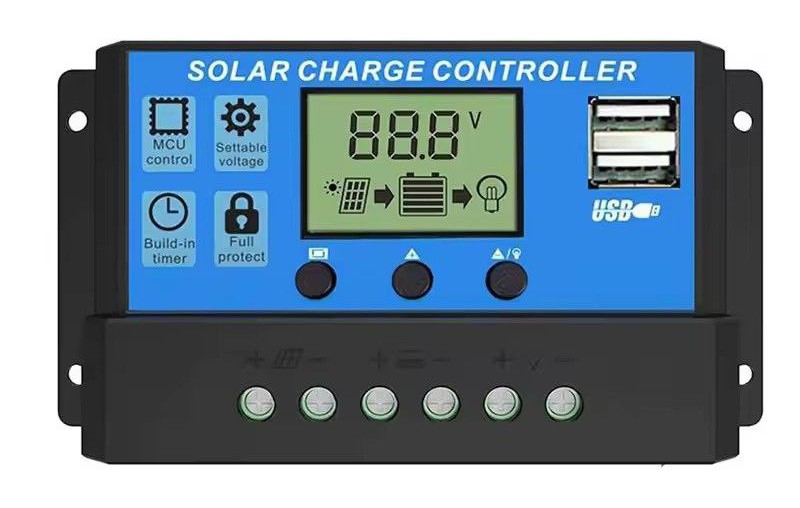

- Контролер заряду АБ — силовий модуль, що включає БМС та електронні ключі. Він автоматично відключає батарею у разі аварійних режимів та взаємодіє із зарядним пристроєм за визначеним протоколом передачі даних.
3. Комплексні системи живлення

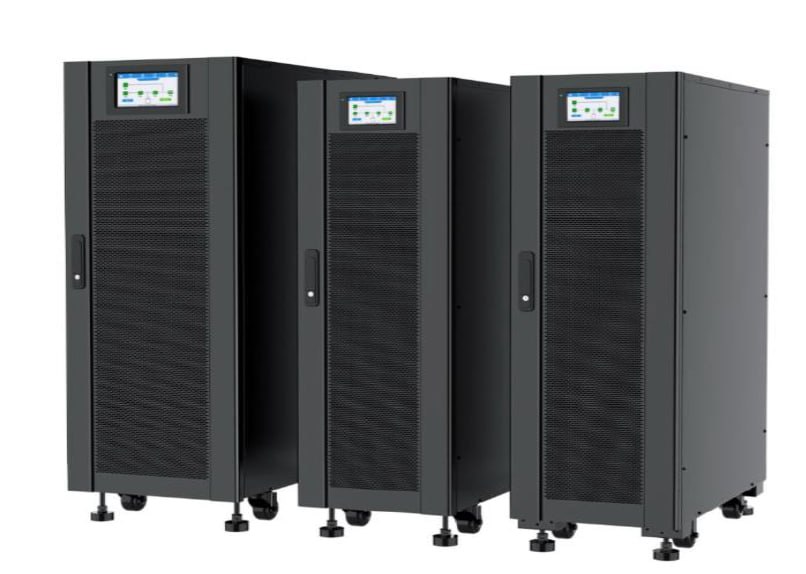

- ДБЖ (Джерело безперебійного живлення) — комбінований пристрій, що містить випрямляч та інвертор. Працює з акумуляторами (вбудованими або зовнішніми) для миттєвої підтримки живлення при зникненні мережі.

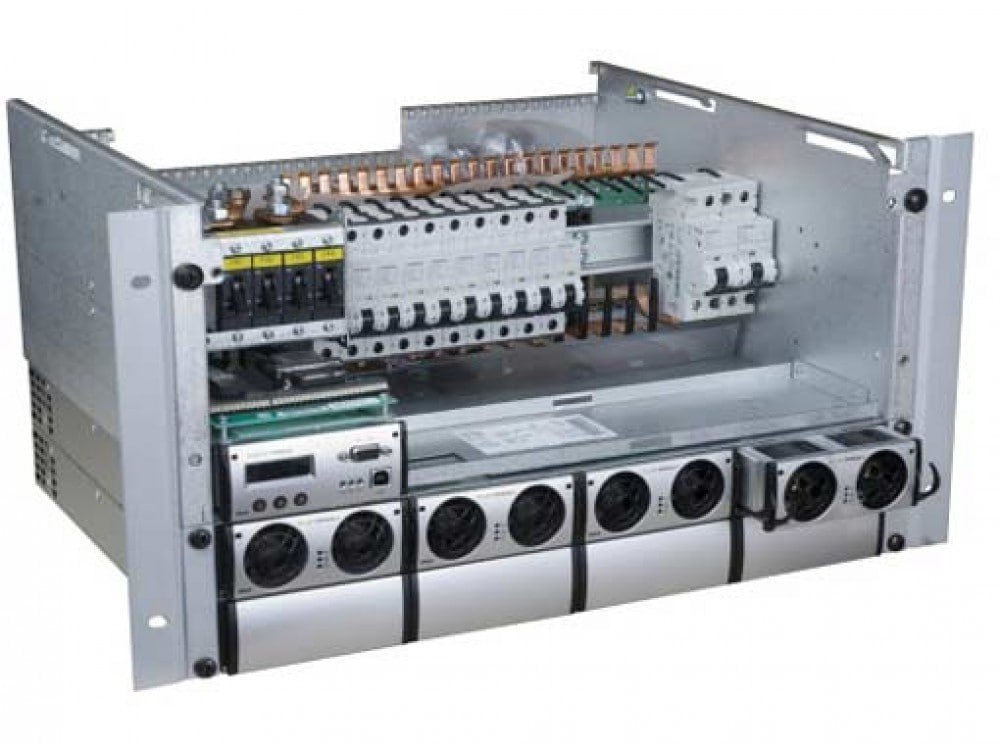

- ЕЖУ (Електроживильна установка) — загальна назва комплексу обладнання для живлення споживачів з різними типами та номіналами напруг.

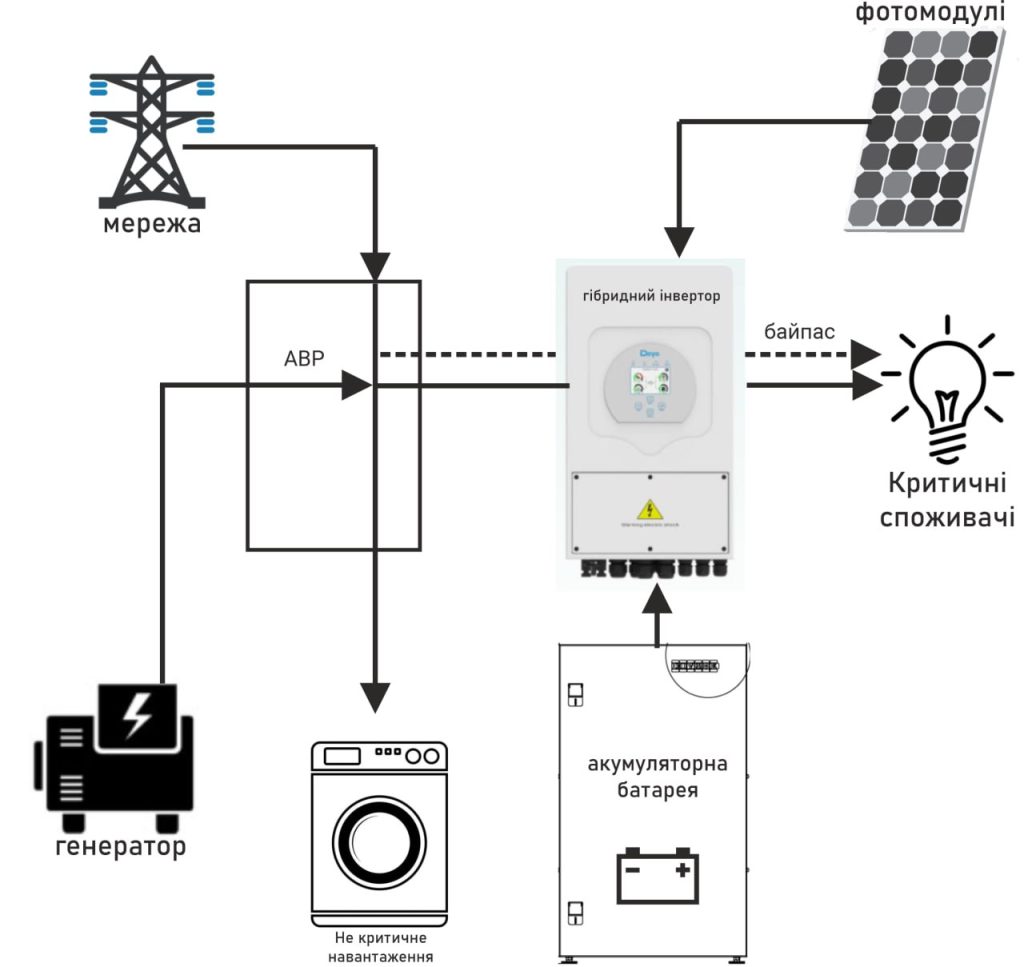

- СГЕ (Система гарантованого електроживлення) — установка, що має одне або більше резервних джерел, незалежних від основної електромережі.

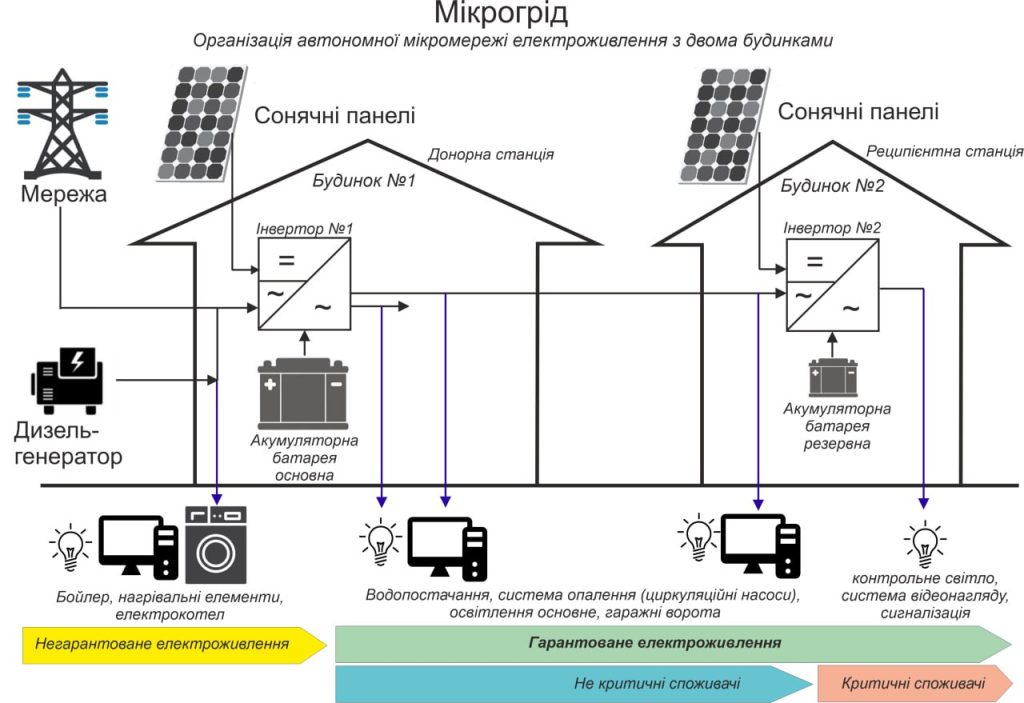

- СБЕ (Система безперебійного електроживлення) — різновид СГЕ, що забезпечує нульовий або мінімальний час перемикання на резерв, непомітний для споживача.
4. Резервна генерація та автоматика

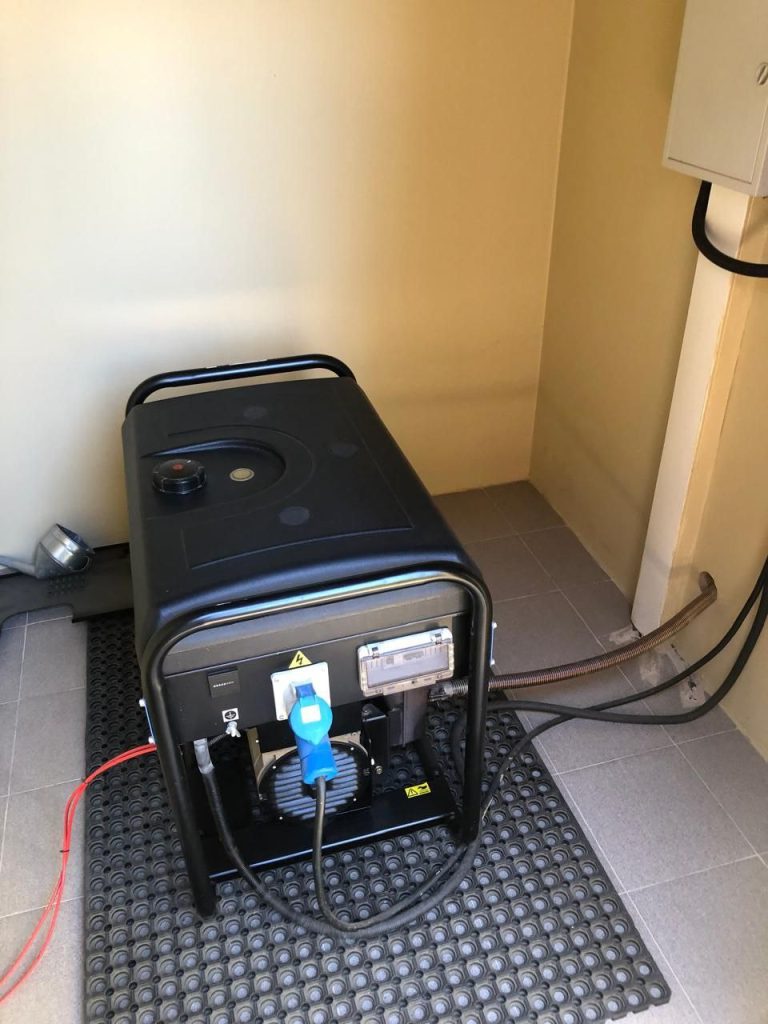

- Генератор — джерело живлення з двигуном внутрішнього згоряння (бензин, дизель або газ).
- З електростартом: дозволяє запускати двигун поворотом ключа (має власну стартерну батарею).
- З автозапуском: підтримує дистанційний старт за командою від зовнішніх систем.

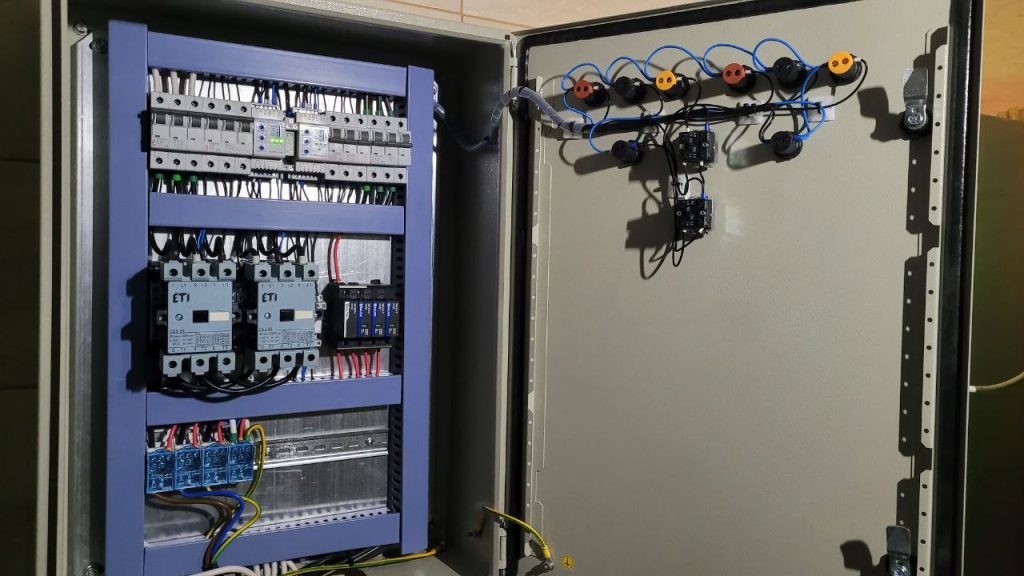

- АВР (Автоматичне введення резерву) — інтелектуальний комутатор, який перемикає споживача між різними джерелами (наприклад, з основної мережі на генератор або на іншу підстанцію) у разі аварії.
Розуміння базової термінології — це перший крок до побудови надійної та безпечної системи енергонезалежності. Сучасні рішення, від простих ДБЖ до складних систем безперебійного електроживлення (СБЕ) з інтегрованими генераторами, дозволяють забезпечити комфорт та безперервність технологічних процесів навіть за повної відсутності зовнішньої мережі. Правильний підбір компонентів, таких як БМС для захисту літієвих батарей або АВР для автоматизації резерву, гарантує не лише стабільну роботу вашої техніки, а й тривалий термін експлуатації всього обладнання.
